AD/ADR/ADSシリーズ

  • 種類

  • ADシリーズ
  • ADRシリーズ
  • ADSシリーズ

フランジ出力
出力軸テーパーローラーベアリング・入力側シャフトタイプ
入力側にキーとタップ付きのシャフトを設け、タイミングベルトやカップリングを使い用意に駆動することができます。
これにより、モーター組み付け時の自由な設計と省スペースを可能にしました。
7形式9種類(4~91)の減速比があります。
●ADS047~ADS090は、アンギュラーベアリングです。

AD/ADR/ADSシリーズの詳細

  • 仕様

  • ADシリーズ
  • ADRシリーズ
  • ADSシリーズ

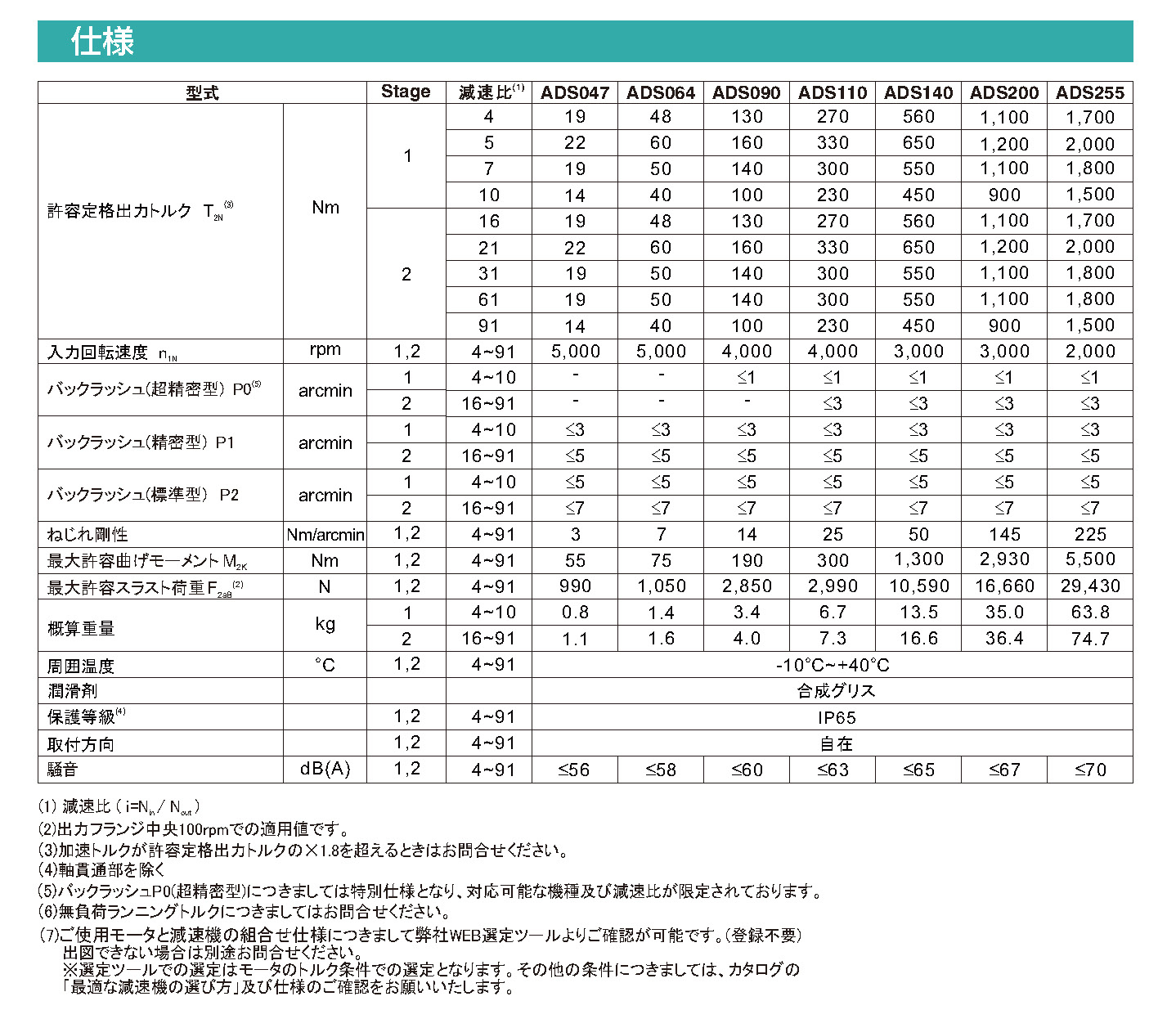

ギア性能

形式 Stage 減速比
(2)
ADS047 ADS064 ADS090 ADS110 ADS140 ADS200 ADS255
許容定格出力トルク T2N(1) Nm 1 4 19 48 130 270 560 1,100 1,700
5 22 60 160 330 650 1,200 2,000
7 19 50 140 300 550 1,100 1,800
10 14 40 100 230 450 900 1,500
2 16 19 48 130 270 560 1,100 1,700
21 22 60 160 330 650 1,200 2,000
31 19 50 140 300 550 1,100 1,800
61 19 50 140 300 550 1,100 1,800
91 14 40 100 230 450 900 1,500
入力回転速度 rpm 1,2 4~191 5,000 5,000 4,000 4,000 3,000 3,000 2,000
バックラッシュ
(超精密型)P0 (4)
arcmin 1 4~10 - - ≤1 ≤1 ≤1 ≤1 ≤1
2 16~91 - - - ≤3 ≤3 ≤3 ≤3
バックラッシュ
(精密型)P1
arcmin 1 4~10 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 16~91 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
バックラッシュ
(標準型)P2
arcmin 1 4~10 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 16~91 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7
ねじれ剛性 Nm/arcmin 1,2 4~91 3 7 14 25 50 145 225
最大許容曲げ
モーメント
M2KB (3)
Nm 1,2 4~91 42.5 125 235 430 1,300 3,064 5,900
最大許容
スラスト荷重
F2B (3)
N 1,2 4~91 990 1,050 2,850 2,990 10,590 16,660 29,430
重量 kg 1 4~10 0.8 1.4 3.4 6.7 13.5 35.0 63.8
2 16~91 1.1 1.6 4.0 7.3 16.6 36.4 74.7
周囲温度 1,2 4~91 -10℃~40℃
潤滑剤 1,2 4~91 グリス(NYOGEL 792D)
保護等級 1,2 4~91 IP65
取付方向 1,2 4~91 自在
騒音(n1=3000r/min) dB 1,2 4~91 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70

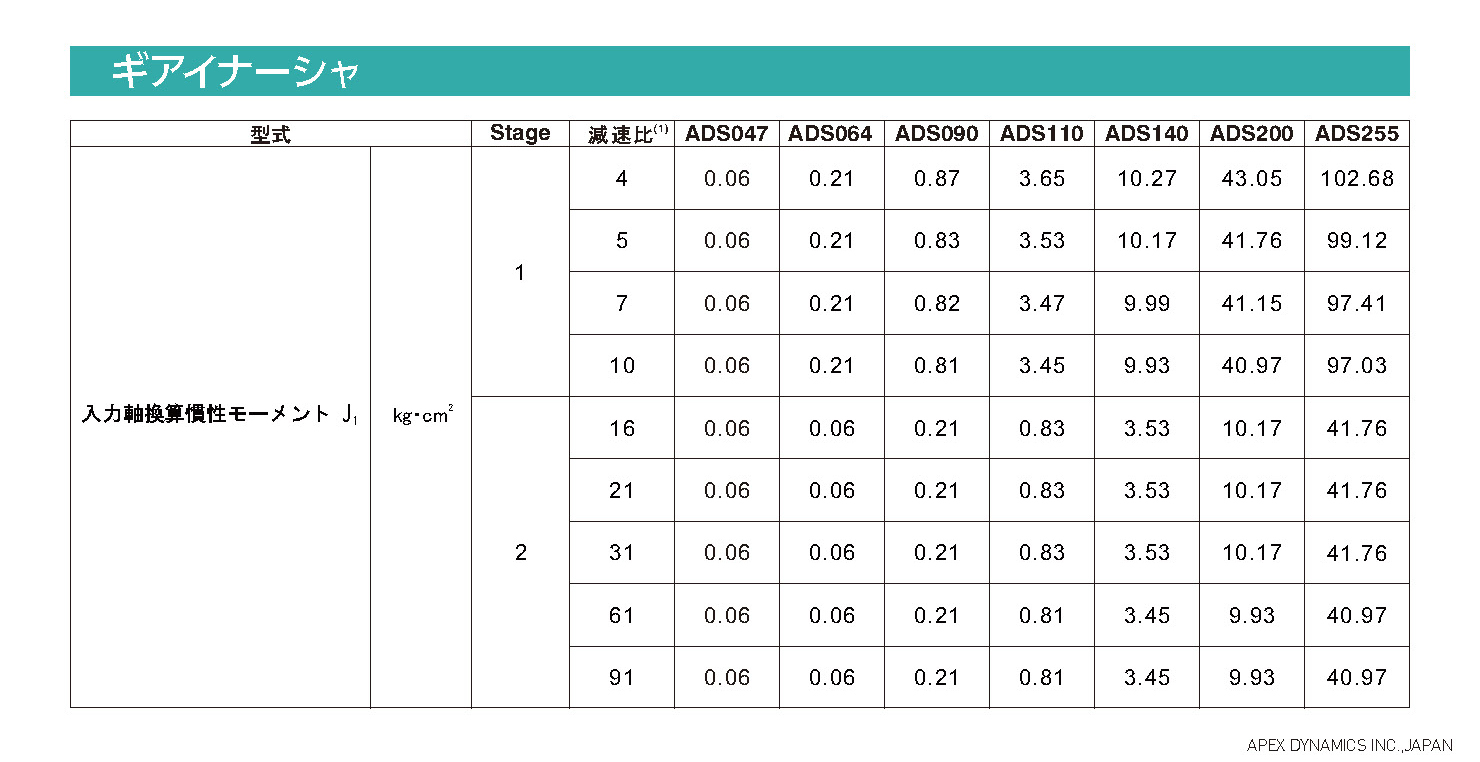

ギアイナーシャ

形式 Stage 減速比
(2)
ADS047 ADS064 ADS090 ADS110 ADS140 ADS200 ADS255
入力軸換算慣性モーメント kg・cm2 1 4 0.06 0.21 0.87 3.65 10.27 43.05 102.68
5 0.06 0.21 0.83 3.53 10.17 41.76 99.12
7 0.06 0.21 0.82 3.47 9.99 41.15 97.41
10 0.06 0.21 0.81 3.45 9.93 40.97 97.03
2 16 0.06 0.06 0.21 0.83 3.53 10.17 41.76
21 0.06 0.06 0.21 0.83 3.53 10.17 41.76
31 0.06 0.06 0.21 0.83 3.53 10.17 41.76
61 0.06 0.06 00.21 0.81 3.45 9.93 40.97
91 0.06 0.06 0.21 0.81 3.45 9.93 40.97

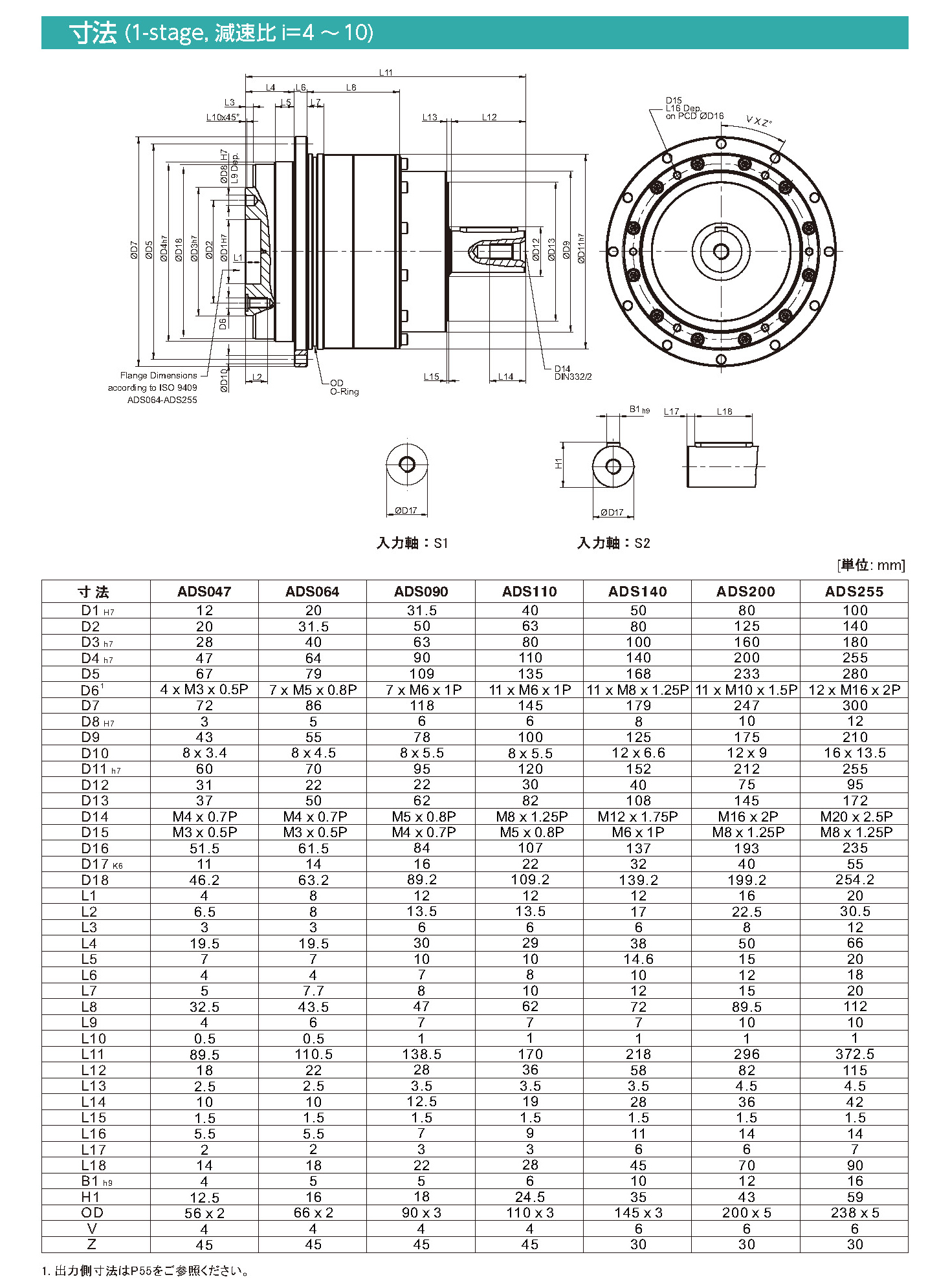

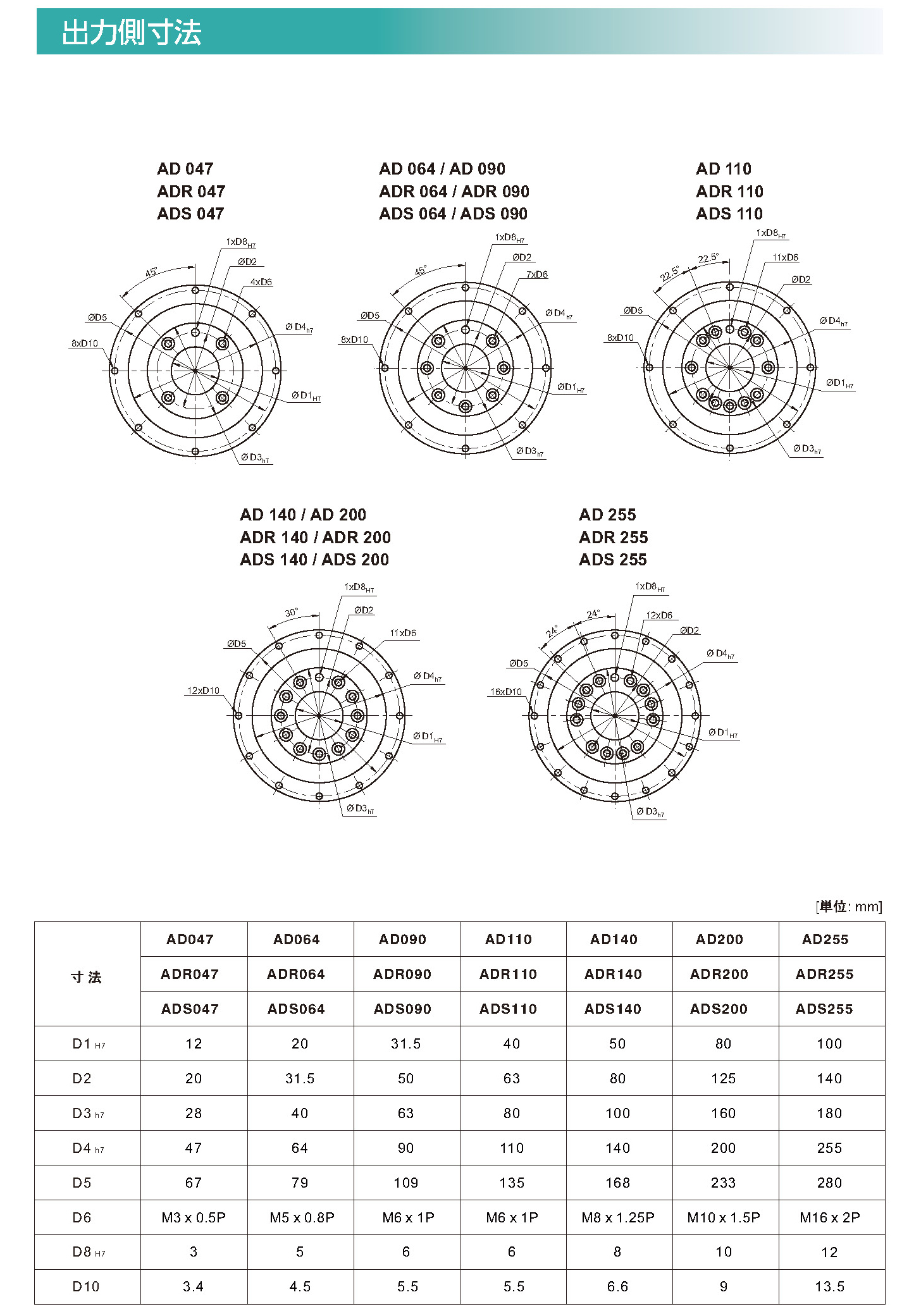

寸法図(1ステージ、減速比4~10)

寸法図

単位:mm

寸法 ADS047 ADS064 ADS090 ADS110 ADS140 ADS200 ADS255
D1 H7 12 20 31.5 40 50 80 100
D2 20 31.5 50 63 80 125 140
D3 h7 28 40 63 80 100 160 180
D4 h7 47 64 90 110 140 200 255
D5 67 79 109 135 168 233 280
D6 4×M3×0.5P 7×M5×0.8P 7×M6×1P 11×M6×1P 11×M8×1.25P 11×M10×1.5P 12×M16×2P
D7 72 86 118 145 179 247 300
D8 H7 3 5 6 6 8 10 12
D9 43 55 78 100 125 175 210
D10 8×3.4 8×4.5 8×5.5 8×5.5 12×6.6 12×9 16×13.5
D11 h7 60 70 95 120 152 212 255
D12 31 22 22 30 40 75 95
D13 37 50 62 82 108 145 172
D14 M4×0.7P M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P
D15 M3×0.5P M3×0.5P M4×0.7P M5×0.8P M6×1P M8×1.25P M8×1.25P
D16 51.5 61.5 84 107 137 193 235
D17 K6 11 14 16 22 32 40 55
D18 46.2 63.2 89.2 109.2 139.2 199.2 254.2
L1 4 8 12 12 12 16 20
L2 6.5 8 13.5 13.5 17 22.5 30.5
L3 3 3 6 6 6 8 12
L4 19.5 19.5 30 29 38 50 66
L5 7 7 10 10 14.6 15 20
L6 4 4 7 8 10 12 18
L7 5 7.7 8 10 12 15 20
L8 32.5 43.5 47 62 72 89.5 112
L9 4 6 7 7 7 10 10
L10 0.5 0.5 1 1 1 1 1
L11 89.5 110.5 138.5 170 218 296 372.5
L12 18 22 28 36 58 82 115
L13 2.5 2.5 3.5 3.5 3.5 4.5 4.5
L14 10 10 12.5 19 28 36 42
L15 1.5 1.5 1.5 1.5 1.5 1.5 1.5
L16 5.5 5.5 7 9 11 14 14
L17 2 2 3 3 6 6 7
L18 14 18 22 28 45 70 90
B1 h9 4 5 5 6 10 12 16
H1 12.5 16 18 24.5 35 43 59
OD 56×2 66×2 90×3 110×3 145×3 200×5 238×5
V 4 4 4 4 6 6 6
Z 45 45 45 45 30 30 30

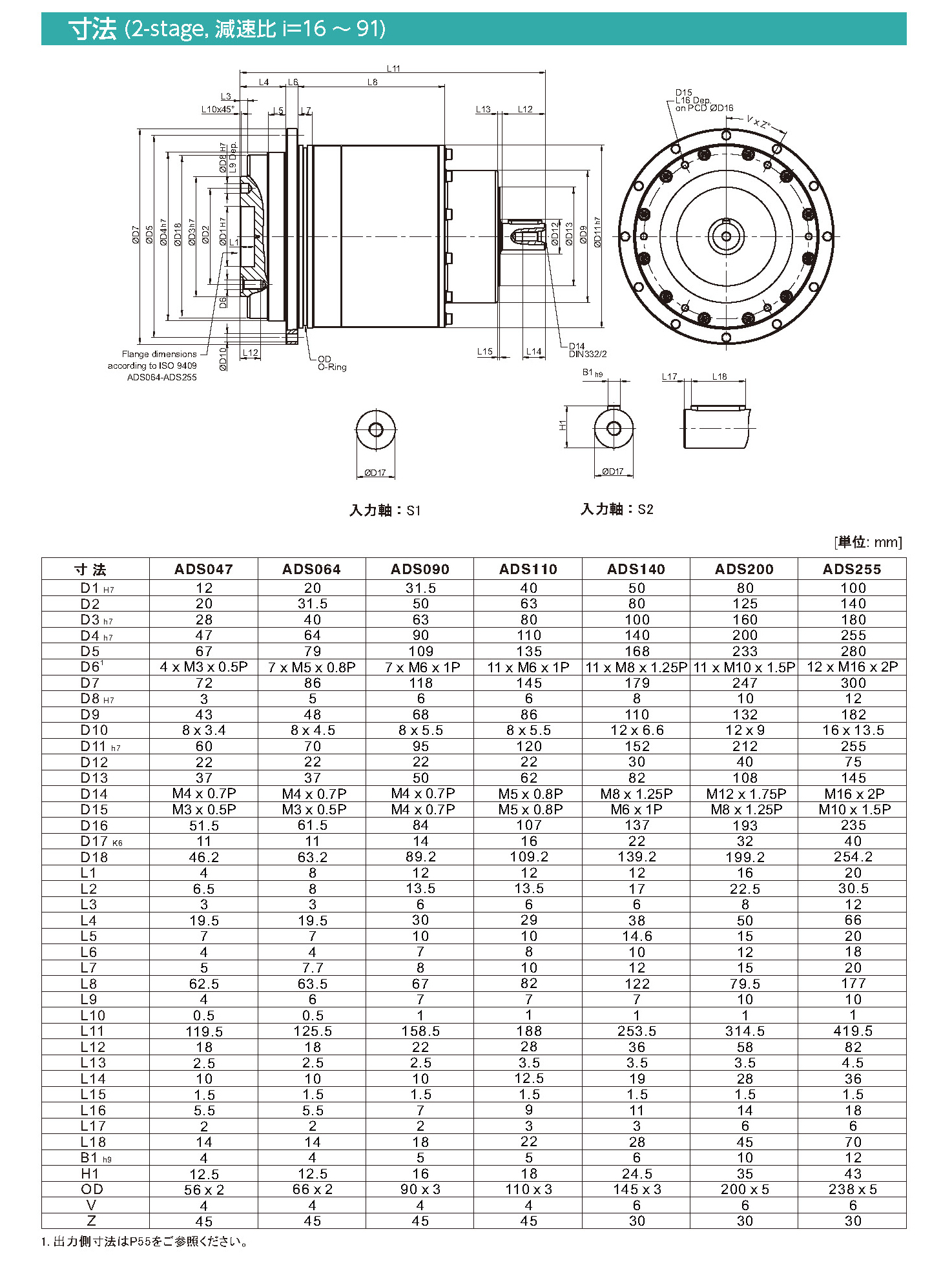

寸法図(2ステージ、減速比16~91)

寸法図

単位:mm

寸法 ADS047 ADS064 ADS090 ADS110 ADS140 ADS200 ADS255
D1 H7 12 20 31.5 40 50 80 100
D2 20 31.5 50 63 80 125 140
D3 h7 28 40 63 80 100 160 180
D4 h7 47 64 90 110 140 200 255
D5 67 79 109 135 168 233 280
D6 4×M3×0.5P 7×M5×0.8P 7×M6×1P 11×M6×1P 11×M8×1.25P 11×M10×1.5P 12×M16×2P
D7 72 86 118 145 179 247 300
D8 H7 3 5 6 6 8 10 12
D9 43 48 68 86 110 132 182
D10 8×3.4 8×4.5 8×5.5 8×5.5 12×6.6 12×9 16×13.5
D11 h7 60 70 95 120 152 212 255
D12 22 22 22 22 30 40 75
D13 37 37 50 62 82 108 145
D14 M4×0.7P M4×0.7P M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P
D15 M3×0.5P M3×0.5P M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P
D16 51.5 61.5 84 107 137 193 235
D17 K6 11 11 14 16 22 32 40
D18 46.2 63.2 89.2 109.2 139.2 199.2 254.2
L1 4 8 12 12 12 16 20
L2 6.5 8 13.5 13.5 17 22.5 30.5
L3 3 3 6 6 6 8 12
L4 19.5 19.5 30 29 38 50 66
L5 7 7 10 10 14.6 15 20
L6 4 4 7 8 10 12 18
L7 5 7.7 8 10 12 15 20
L8 62.5 63.5 67 82 122 79.5 177
L9 4 6 7 7 7 10 10
L10 0.5 0.5 1 1 1 1 1
L11 119.5 125.5 158.5 188 253.5 314.5 419.5
L12 18 18 22 28 36 58 82
L13 2.5 2.5 2.5 3.5 3.5 3.5 4.5
L14 10 10 10 12.5 19 28 36
L15 1.5 1.5 1.5 1.5 1.5 1.5 1.5
L16 5.5 5.5 7 9 11 14 14
L17 2 2 2 3 3 6 6
L18 14 14 18 22 28 45 70
B1 h9 4 4 5 5 6 10 12
H1 12.5 12.5 16 18 24.5 35 43
OD 56×2 66×2 90×3 110×3 145×3 200×5 238×5
V 4 4 4 4 6 6 6
Z 45 45 45 45 30 30 30

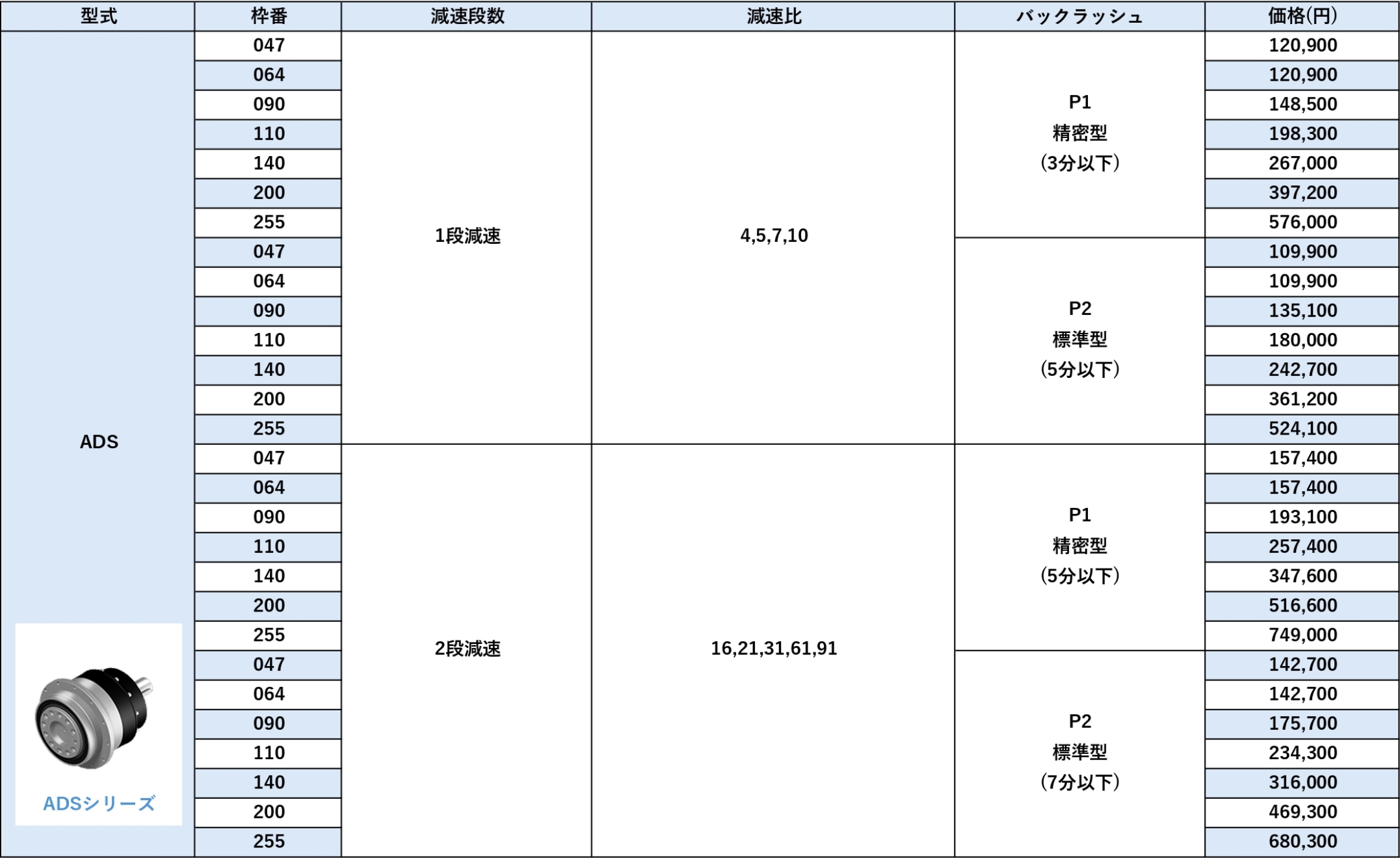

標準価格表 ADSシリーズ・バックラッシュ精密型(P1)

出力軸 S1(キー無)、S2(キー有)同一価格となります。

形式 枠番 減速段数 減速比 バックラッシュ 価格(円)
ADS 047 1段減速 4,5,7,10 精密・3分以下
P1
92,100
064 92,100
090 113,100
110 150,800
140 203,400
200 302,600
255 453,400
047 2段減速 16,21,31,
61,91
精密・5分以下
P1
119,900
064 119,900
090 147,200
110 196,100
140 264,600
100 393,400
255 589,500

標準価格表 ADSシリーズ・バックラッシュ標準型(P2)

形式 枠番 減速段数 減速比 バックラッシュ 価格(円)
ADS 047 1段減速 4,5,7,10 標準・5分以下
P2
83,800
064 83,800
090 102,800
110 137,200
140 184,900
100 275,100
255 412,200
047 2段減速 16,21,31,
61,91
標準・7分以下
P2
108,900
064 108,900
090 133,800
110 178,400
140 240,500
100 357,600
255 535,900

※一部のモーターについては、中間連結板(別売)が必要となる場合がありますので、詳しくはお問い合わせ下さい。

(1) 加速トルクが許容定格出力トルクを超える時はお問い合わせください。
(2) 減速比(i=N in/ N out
(3) M2kB, F2Bは出力回転数100r/minでの値です。
(4) バックラッシュ(超精密型)P0につきましてはお問い合わせ下さい。
