AE/AERシリーズ

  • 種類

  • AEシリーズ
  • AERシリーズ

出力軸ボールベアリング・ストレートタイプ
仕様を簡素化しコストを低減。
◎バックラッシュは1タイプのみ
◎出力軸はキー有のみ
◎装置への取り付け方法が変わります。(オプションのフロントプレートを使用することにより従来と同じ取付も可)
7形式21種類(3~100)の減速比があります。

AE/AERシリーズの詳細

  • 仕様

  • AEシリーズ
  • AERシリーズ

ギア性能

形式 Stage 減速比
(2)
AE050 AE070 AE090 AE120 AE155 AE205 AE235
許容定格
出力トルク T2N(1)
Nm 1 3 20 55 130 208 342 588 1,140
4 19 50 140 290 542 1,050 1,700
5 22 60 160 330 650 1,200 2,000
6 20 55 150 310 600 1,100 1,900
7 19 50 140 300 550 1,100 1,800
8 17 45 120 260 500 1,000 1,600
9 14 40 100 230 450 900 1,500
10 14 40 100 230 450 900 1,500
2 15 20 55 130 208 342 588 1,140
20 19 50 140 290 542 1,050 1,700
25 22 60 160 330 650 1,200 2,000
30 20 55 150 310 600 1,100 1,900
35 19 50 140 300 550 1,100 1,800
40 17 45 120 260 500 1,000 1,600
45 14 40 100 230 450 900 1,500
50 22 60 160 330 650 1,200 2,000
60 20 55 150 310 600 1,100 1,900
70 19 50 140 300 550 1,100 1,800
80 17 45 120 260 500 1,000 1,600
90 14 40 100 230 450 900 1,500
100 14 40 100 230 450 900 1,500
入力回転速度 rpm 1,2 3~100 5,000 5,000 4,000 4,000 3,000 3,000 2,000
バックラッシュ arcmin 1 3~10 ≦8 ≦8 ≦8 ≦8 ≦8 ≦8 ≦8
2 15~100 ≦12 ≦12 ≦12 ≦12 ≦12 ≦12 ≦12
ねじれ剛性 Nm/arcmin 1,2 3~100 3 7 14 25 50 145 225
最大許容
ラジアル荷重
F2rB(3)
N 1,2 3~100 702 1,377 2,985 6,100 8,460 13,050 8,700
最大許容
スラスト荷重
F2a1B(3)
N 1,2 3~100 350 630 1,300 2,400 4,000 6,200 4,800
最大許容
スラスト荷重
F2a2B(3)
N 1,2 3~100 390 765 1,625 3,350 4,700 7,250 5,400
重量 kg 1 3~10 0.6 1.5 3.3 6.9 13 31 53
2 15~100 0.9 1.6 4.7 8.7 17 35 66
周囲温度 1,2 3~100 -10℃~40℃
潤滑剤 1,2 3~100 グリス(NYOGEL 792D)
保護等級 1,2 3~100 IP65
取付方向 1,2 3~100 自在
騒音(n1=3000r/min) dB 1,2 3~100 ≦56 ≦58 ≦60 ≦63 ≦65 ≦67 ≦70

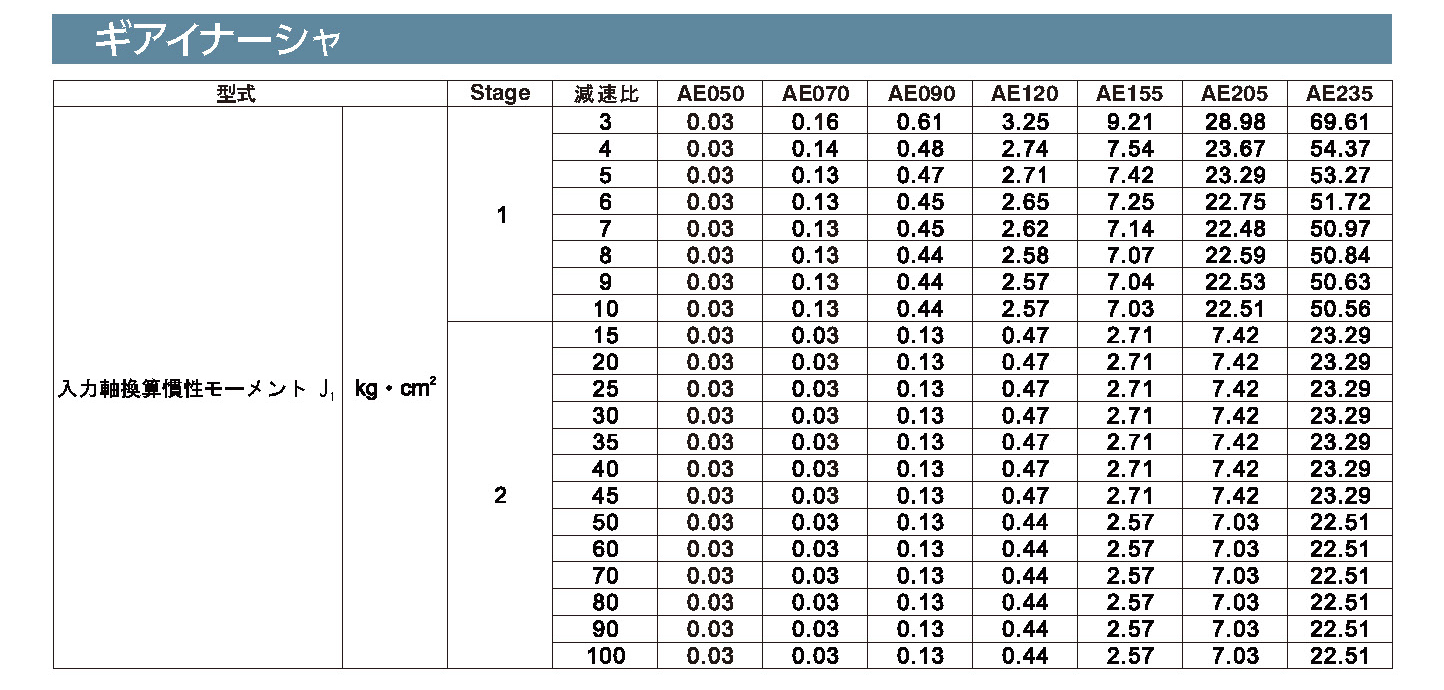

ギアイナーシャ

形式 Stage 減速比
(2)
AE050 AE070 AE090 AE120 AE155 AE205 AE235
入力軸換算慣性モーメント kg・cm2 1 3 0.03 0.16 0.61 3.25 9.21 28.98 69.61
4 0.03 0.14 0.48 2.74 7.54 23.67 54.37
5 0.03 0.13 0.47 2.71 7.42 23.29 53.27
6 0.03 0.13 0.45 2.65 7.25 22.75 51.72
7 0.03 0.13 0.45 2.62 7.14 22.48 50.97
8 0.03 0.13 0.44 2.58 7.07 22.59 50.84
9 0.03 0.13 0.44 2.57 7.04 22.53 50.63
10 0.03 0.13 0.44 2.57 7.03 22.51 50.56
2 15 0.03 0.03 0.13 0.47 2.71 7.42 23.29
20 0.03 0.03 0.13 0.47 2.71 7.42 23.29
25 0.03 0.03 0.13 0.47 2.71 7.42 23.29
30 0.03 0.03 0.13 0.47 2.71 7.42 23.29
35 0.03 0.03 0.13 0.47 2.71 7.42 23.29
40 0.03 0.03 0.13 0.47 2.71 7.42 23.29
45 0.03 0.03 0.13 0.47 2.71 7.42 23.29
50 0.03 0.03 0.13 0.44 2.57 7.03 22.51
60 0.03 0.03 0.13 0.44 2.57 7.03 22.51
70 0.03 0.03 0.13 0.44 2.57 7.03 22.51
80 0.03 0.03 0.13 0.44 2.57 7.03 22.51
90 0.03 0.03 0.13 0.44 2.57 7.03 22.51
100 0.03 0.03 0.13 0.44 2.57 7.03 22.51

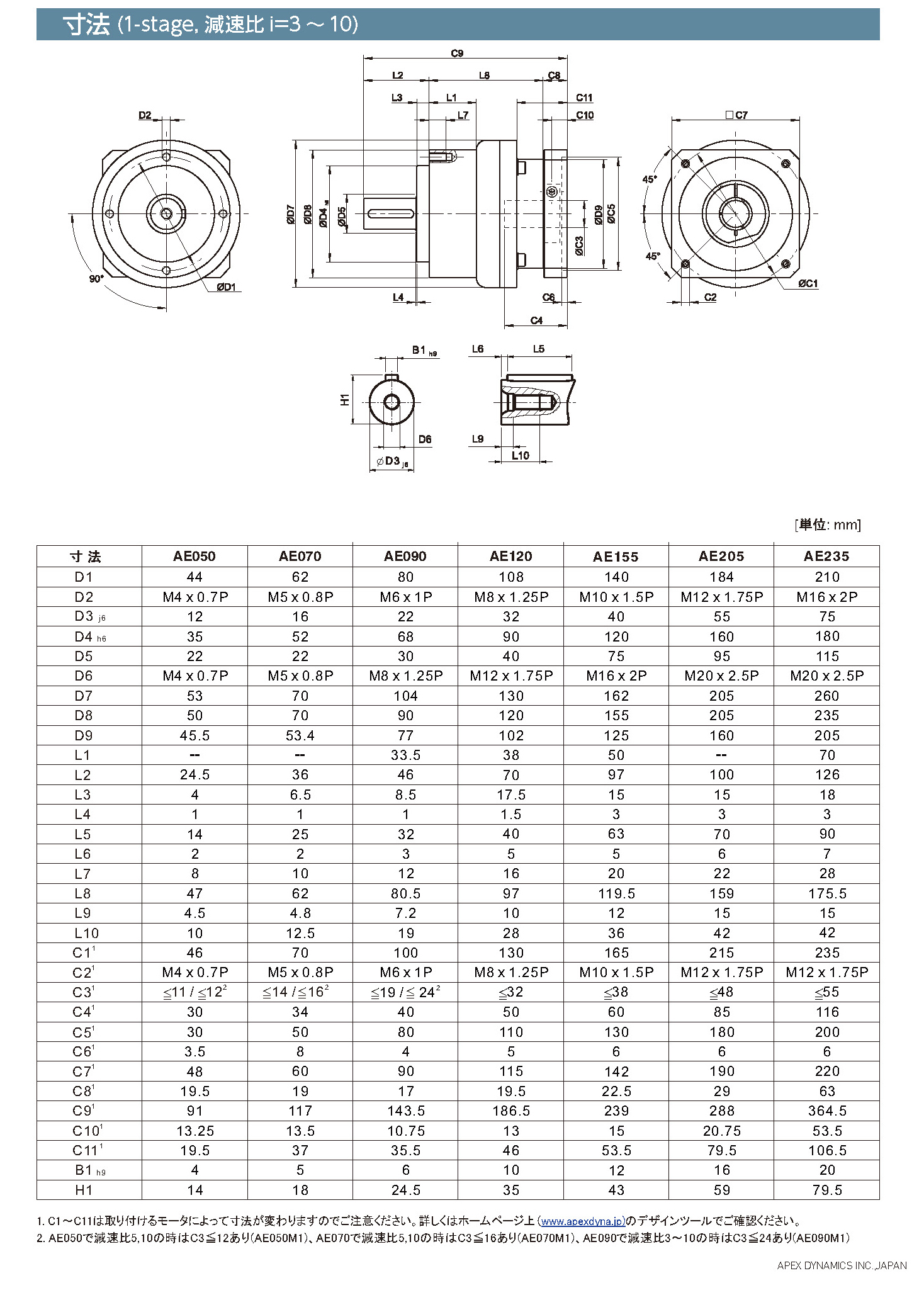

寸法図(1ステージ、減速比3~10)

寸法図

単位:mm

寸法 AE050 AE070 AE090 AE120 AE155 AE205 AE235
D1 44 62 80 108 140 184 210
D2 M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M16×2P
D3 j6 12 16 22 32 40 55 75
D4 h6 35 52 68 90 120 160 180
D5 22 22 30 40 75 95 115
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P M20×2.5P
D7 53 70 104 130 162 205 260
D8 50 70 90 120 155 205 235
D9 45.5 53.4 77 102 125 160 205
L1 - - 33.5 38 50 - 70
L2 24.5 36 46 70 97 100 126
L3 4 6.5 8.5 17.5 15 15 18
L4 1 1 1 1.5 3 3 3
L5 14 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 8 10 12 16 20 22 28
L8 47 62 80.5 97 119.5 159 175.5
L9 4.5 4.8 7.2 10 12 15 15
L10 10 12.5 19 28 36 42 42
C1 (5) 46 70 100 130 165 215 235
C2 (5) M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M12×1.75P
C3 (5) ≤11/≤12 ≦14/≦16 (6) ≦19/≦24 ≦32 ≦38 ≦48 ≦55
C4 (5) 30 34 40 50 60 85 116
C5 (5) 30 50 80 110 130 180 200
C6 (5) 3.5 8 4 5 6 6 6
C7 (5) 48 60 90 115 142 190 220
C8 (5) 19.5 19 17 19.5 22.5 29 63
C9 (5) 91 117 143.5 186.5 239 288 364.5
C10 (5) 13.25 13.5 10.75 13 15 20.75 53.5
C11 (5) 19.5 37 35.5 46 53.5 79.5 106.5
B1 h9 4 5 6 10 12 16 20
H1 14 18 24.5 35 43 59 79.5

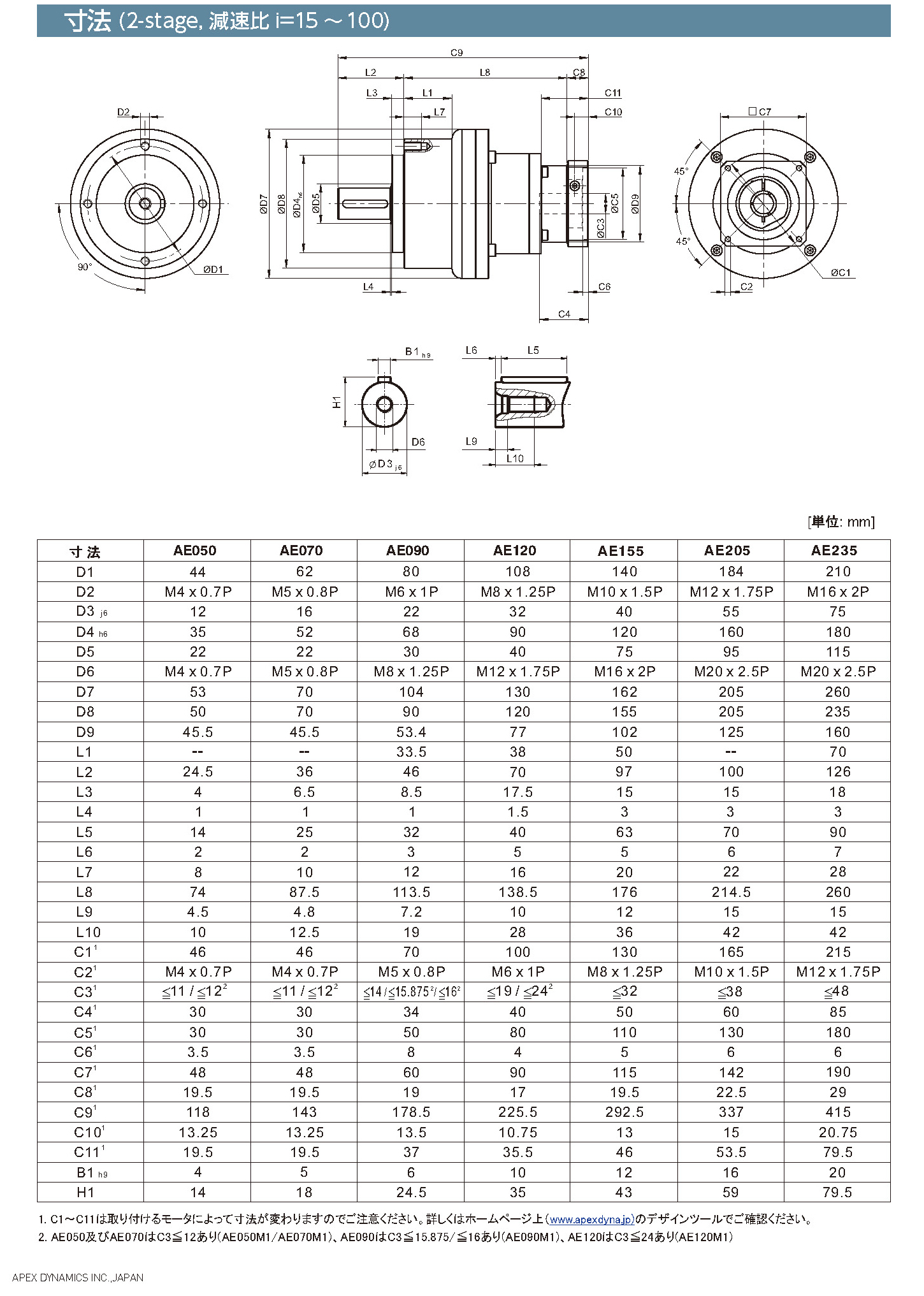

寸法図(2ステージ、減速比15~100)

寸法図

単位:mm

寸法 AE050 AE070 AE090 AE120 AE155 AE205 AE235
D1 44 62 80 108 140 184 210
D2 M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M16×2P
D3 j6 12 16 22 32 40 55 75
D4 h6 35 52 68 90 120 160 180
D5 22 22 30 40 75 95 115
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P M20×2.5P
D7 53 70 104 130 162 205 260
D8 50 70 90 120 155 205 235
D9 45.5 45.5 53.4 77 102 125 160
L1 - - 33.5 38 50 - 70
L2 24.5 36 46 70 97 100 126
L3 4 6.5 8.5 17.5 15 15 18
L4 1 1 1 1.5 3 3 3
L5 14 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 8 10 12 16 20 22 28
L8 74 87.5 113.5 138.5 176 214.5 260
L9 4.5 4.8 7.2 10 12 15 15
L10 10 12.5 19 28 36 42 42
C1 (5) 46 46 70 100 130 165 215
C2 (5) M4×0.7P M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P
C3 (5) ≤11/≤12 ≦11/≦12 (7) ≦14/
≦15.875/
≦16 (7)
≦19/≦24 ≦32 ≦38 ≦48
C4 (5) 30 30 34 40 50 60 85
C5 (5) 30 30 50 80 110 130 180
C6 (5) 3.5 3.5 8 4 5 6 6
C7 (5) 48 48 60 90 115 142 190
C8 (5) 19.5 19.5 19 17 19.5 22.5 29
C9 (5) 118 143 178.5 225.5 292.5 337 415
C10 (5) 13.25 13.25 13.5 10.75 13 15 20.75
C11 (5) 19.5 19.5 37 35.5 46 53.5 79.5
B1 h9 4 5 6 10 12 16 20
H1 14 18 24.5 35 43 59 79.5

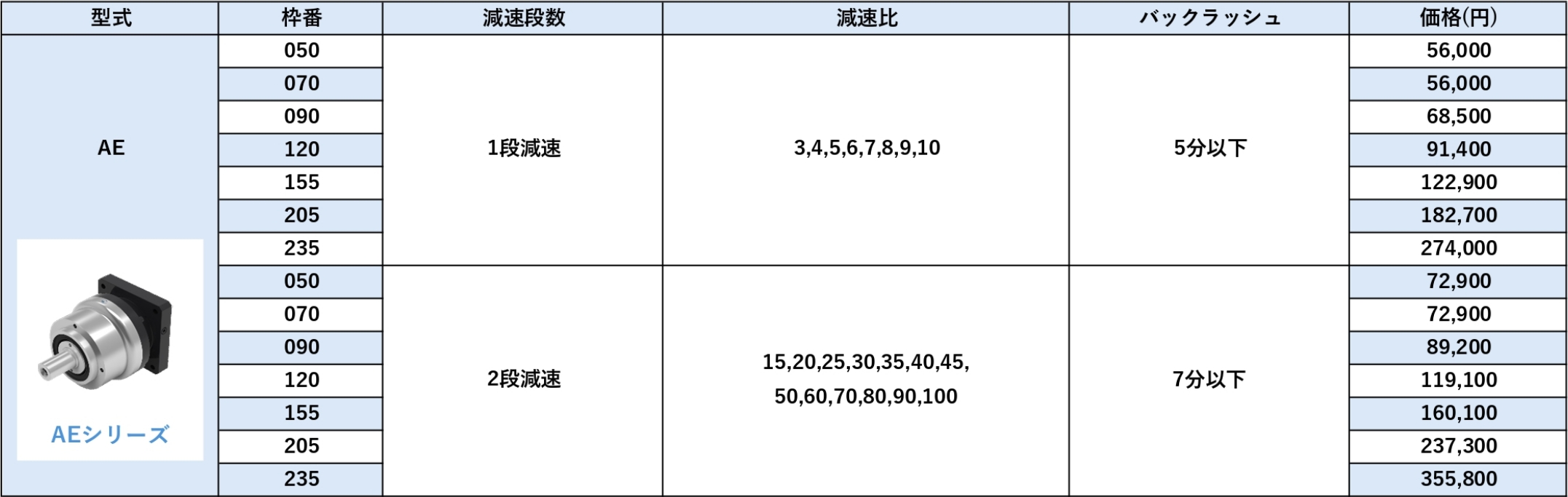

標準価格表 AEシリーズ

形式 枠番 減速段数 減速比 バックラッシュ 価格(円)
AE 050 1段減速 3,4,5,6,
7,8,9,10
8分以下 35,500
070 41,200
090 50,500
120 67,300
155 90,700
205 134,500
235 201,700
050 2段減速 15,20,25,30,
35,40,45,50,
60,70,80,90,
100
12分以下 49,500
070 53,600
090 65,600
120 87,500
155 117,900
205 174,900
235 262,200

※フロントプレート(フランジ)はオプション(別売)となります。ご必要の場合はお問い合わせ下さい。
※一部のモーターについては、中間連結板(別売)が必要となる場合がありますので、詳しくはお問い合わせ下さい。

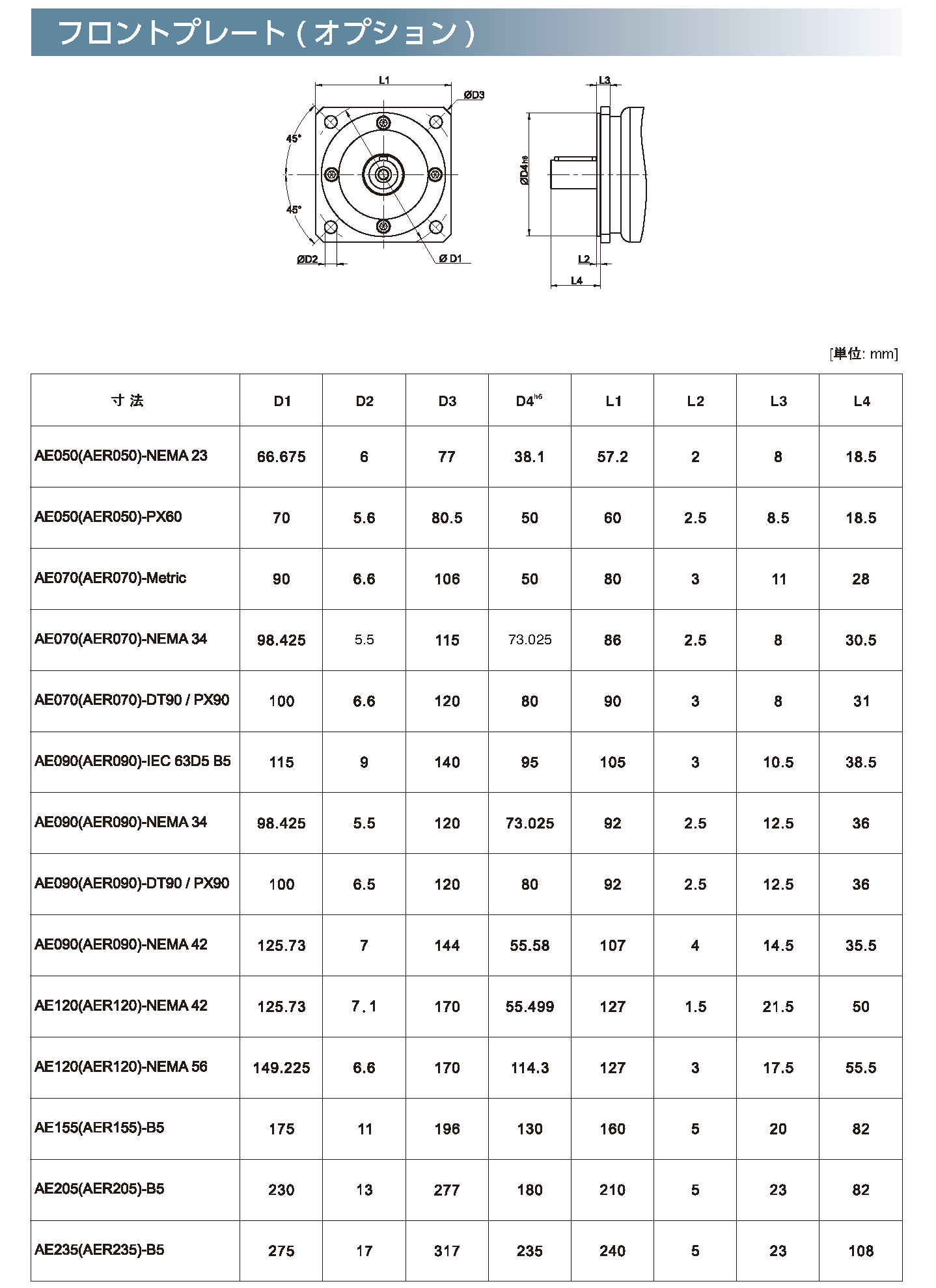

標準価格表 AE/AER用フロントプレート(別売)

形式 価格(円)
AE050(AER050) -NEMA23 2,700
AE050(AER050) -PX60 2,700
AE070(AER070) -Metric 4,000
AE070(AER070) -NEMA34 4,000
AE070(AER070) -DT90/PX90 4,000
AE090(AER090) -IEC63D5B5 5,400
AE090(AER090) -DT90/PX90 6,300
AE090(AER090) -NEMA42 6,300
AE120(AE120) -NEMA56 7,200
AE155(AER155) -B5 13,400
AE205(AER205) -B5 17,800
AE235(AER235) -B5 22,300

(1) 加速トルクが許容定格出力トルクの×1.8を超える時は、お問い合わせください。
(2) 減速比(i=N in/ N out)
(3) F2rBは、出力軸長さの中央、出力回転数100r/minでの値です。F2a1B, F2a2Bは、出力回転数100r/minでの値です。
(4) 最大許容スラスト荷重は、力の向きにより値が異なります。
(5) C1~C11は、取り付けるモーターによって寸法が変わりますのでご注意ください。詳しくはデザインツール(選定ツール)でご確認ください。
(6) オプション AE070はC3≦16あり、AE090はC=24あり。但し減速比によっては対応出来ない場合もございますので、その都度お問い合わせ下さい。
(7) オプション AE070はC3≦12あり、AE090はC3≦15.875/≦16あり、AE120はC3=24あり。但し減速比によっては対応出来ない場合もございますので、その都度お問い合わせ下さい。
