AE/AERシリーズ

  • 種類

  • AEシリーズ
  • AERシリーズ

出力軸ボールベアリング・アングルタイプ
スパイラルベベルギアの採用でスパーベベルギアより30%以上高い出力トルク。
スパーベベルギアと比べ8倍まで入力回転速度を許容。
精密加工されたギアデザインによる荷重分散及び長寿命化。
騒音61dB以下(AER042)。7形式26種類(3~200)の減速比があります。

AE/AERシリーズの詳細

  • 仕様

  • AEシリーズ
  • AERシリーズ

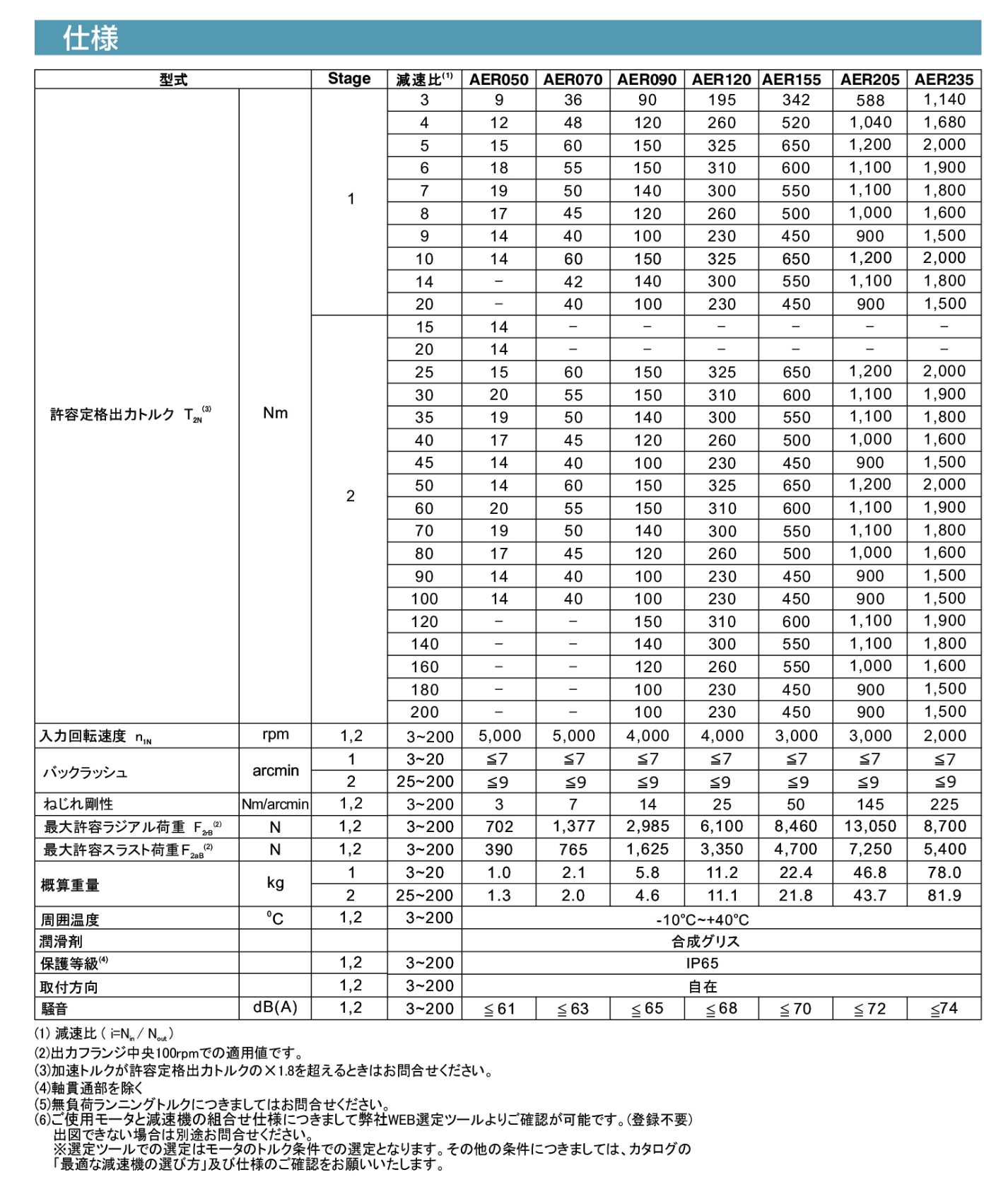

ギア性能

形式 Stage 減速比
(2)
AER050 AER070 AER090 AER120 AER155 AER205 AER235
許容定格
出力トルク T2N(1)
Nm 1 3 9 36 90 195 342 588 1,140
4 12 48 120 260 520 1,040 1,680
5 15 60 150 325 650 1,200 2,000
6 18 55 150 310 600 1,100 1,900
7 19 50 140 300 550 1,100 1,800
8 17 45 120 260 500 1,000 1,600
9 14 40 100 230 450 900 1,500
10 14 60 150 325 650 1,200 2,000
14 - 42 140 300 550 1,100 1,800
20 - 40 100 230 450 900 1,500
2 15 14 - - - - - -
20 14 - - - - - -
25 15 60 150 325 650 1,200 2,000
30 20 55 150 310 600 1,100 1,900
35 19 50 140 300 550 1,100 1,800
40 17 45 120 260 500 1,000 1,600
45 14 40 100 230 450 900 1,500
50 14 60 100 230 650 1,200 2,000
60 20 55 150 310 600 1,100 1,900
70 19 50 140 300 550 1,100 1,800
80 17 45 120 260 500 1,000 1,600
90 14 40 100 230 450 900 1,500
100 14 40 100 230 450 900 1,500
120 - - 150 310 600 1,100 1,900
140 - - 140 300 550 1,100 1,800
160 - - 120 260 550 1,000 1,600
180 - - 100 230 450 900 1,500
200 - - 100 230 450 900 1,500
入力回転速度 n1N rpm 1,2 3~200 5,000 5,000 4,000 4,000 3,000 3,000 2,000
バックラッシュ arcmin 1 3~20 ≦10 ≦10 ≦10 ≦10 ≦10 ≦10 ≦10
2 25~200 ≦14 ≦14 ≦14 ≦14 ≦14 ≦14 ≦14
ねじれ剛性 Nm/arcmin 1,2 3~200 3 7 14 25 50 145 225
最大許容
ラジアル荷重
F2rB(3)
N 1,2 3~200 702 1,377 2,985 6,100 8,460 13,050 8,700
最大許容
スラスト荷重
F2a1B(3)
N 1,2 3~200 350 630 1,300 2,400 4,000 6,200 4,800
最大許容
スラスト荷重
F2a2B(3)
N 1,2 3~200 390 765 1,625 3,350 4,700 7,250 5,400
重量 kg 1 3~20 1.0 2.1 5.8 11.2 22.4 46.8 78.0
2 25~200 1.3 2.0 4.6 11.1 21.8 43.7 81.9
周囲温度 1,2 3~200 -10℃~40℃
潤滑剤 1,2 3~300 グリス(NYOGEL 792D)
保護等級 1,2 3~200 IP65
取付方向 1,2 3~200 自在
騒音(n1=3000r/min) dB 1,2 3~200 ≦61 ≦63 ≦65 ≦68 ≦70 ≦72 ≦74

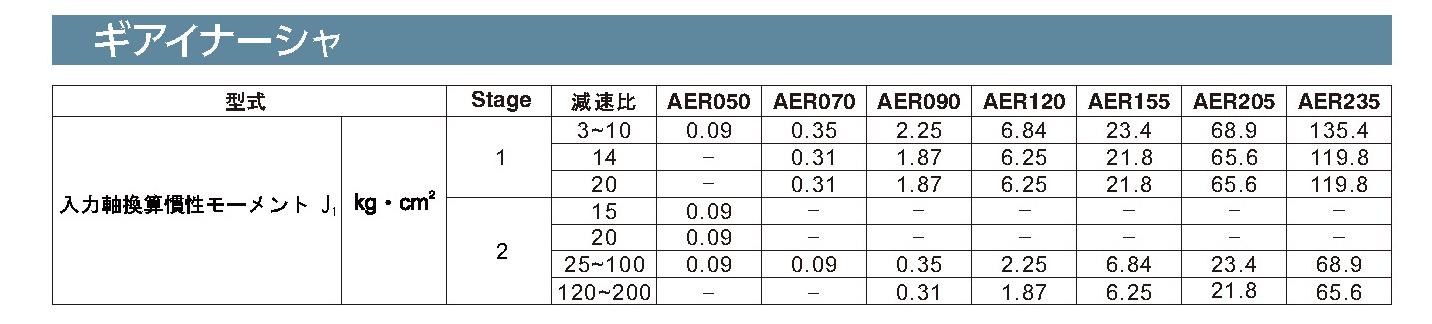

ギアイナーシャ

形式 Stage 減速比
(2)
AER050 AER070 AER090 AER120 AER155 AER205 AER235
入力軸換算
慣性モーメント
kg・cm2 1 3~10 0.09 0.35 2.25 6.84 23.4 68.9 135.4
14 - 0.07 1.87 6.25 21.8 65.6 119.8
20 - 0.07 1.87 6.25 21.8 65.6 119.8
2 15 0.09 - - - - - -
20 0.09 - - - - - -
25~100 0.09 0.09 0.35 2.25 6.84 23.4 68.9
120~200 - - 0.31 1.87 6.25 21.8 65.6

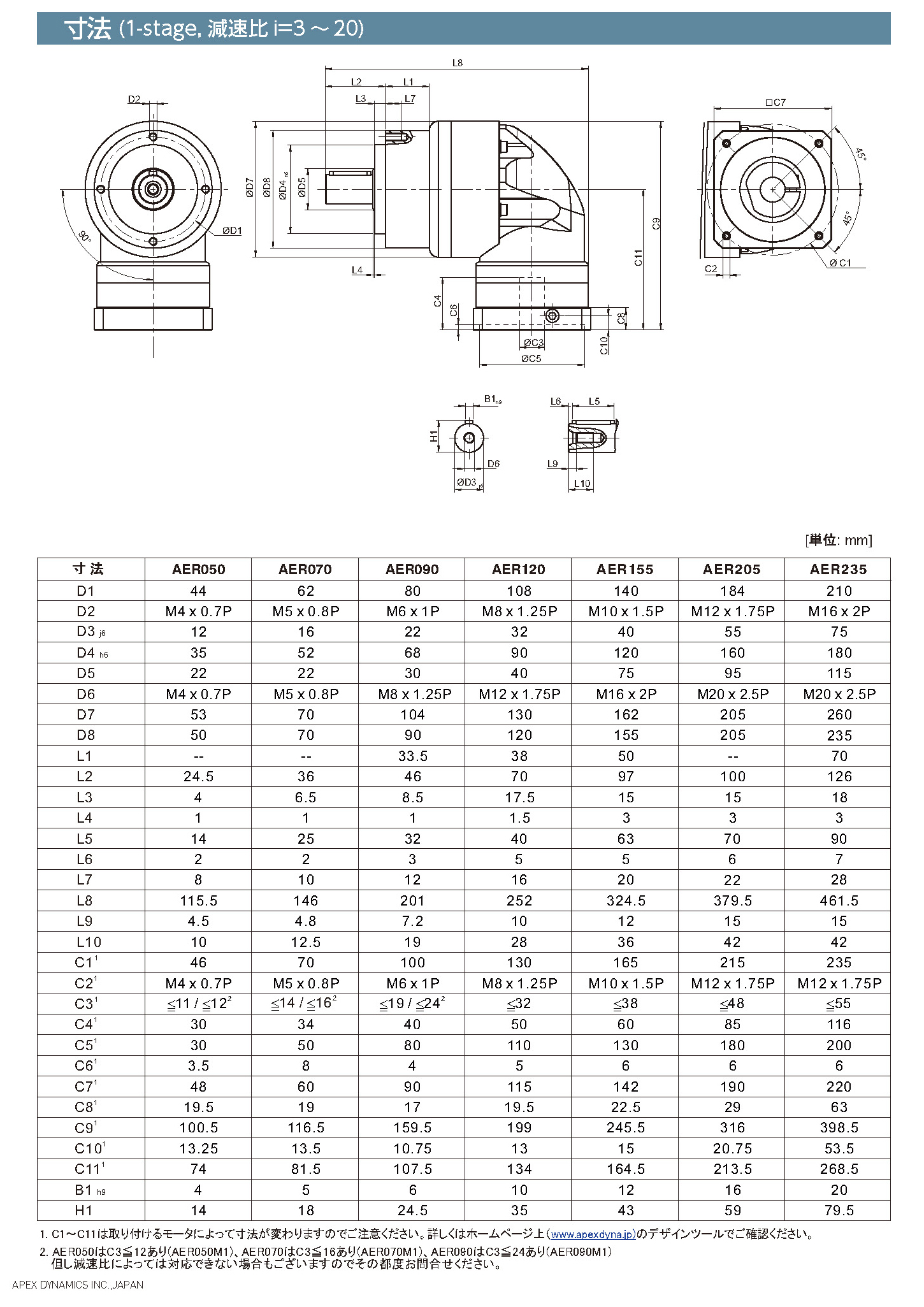

寸法図(1ステージ、減速比3~20)

寸法図

単位:mm

寸法 AER050 AER070 AER090 AER120 AER155 AER205 AER235
D1 44 62 80 108 140 184 210
D2 M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M16×2P
D3 j6 12 16 22 32 40 55 75
D4 h6 35 52 68 90 120 160 180
D5 22 22 30 40 75 95 115
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P M20×2.5P
D7 53 70 104 130 162 205 260
D8 50 70 90 120 155 205 235
L1 - - 33.5 38 50 - 70
L2 24.5 36 46 70 97 100 126
L3 4 6.5 8.5 17.5 15 15 18
L4 1 1 1 1.5 3 3 3
L5 14 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 8 10 12 16 20 22 28
L8 115.5 146 201 252 324.5 379.5 461.5
L9 4.5 4.8 7.2 10 12 15 15
L10 10 12.5 19 28 36 42 42
C1 (3) 46 70 100 130 165 215 235
C2 (3) M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M12×1.75P
C3 (3) ≤11/≤12 ≦14/≦16 (6) ≦19/≦24 ≦32 ≦38 ≦48 ≦55
C4 (3) 30 34 40 50 60 85 116
C5 (3) 30 50 80 110 130 180 200
C6 (3) 3.5 8 4 5 6 6 6
C7 (3) 48 60 90 115 142 190 220
C8 (3) 19.5 19 17 19.5 22.5 29 63
C9 (3) 100.5 116.5 159.5 199 245.5 316 398.5
C10 (3) 13.25 13.5 10.75 13 15 20.75 53.5
C11 (3) 74 81.5 107.5 134 164.5 213.5 268.5
B1 h9 4 5 6 10 12 16 20
H1 14 18 24.5 35 43 59 79.5

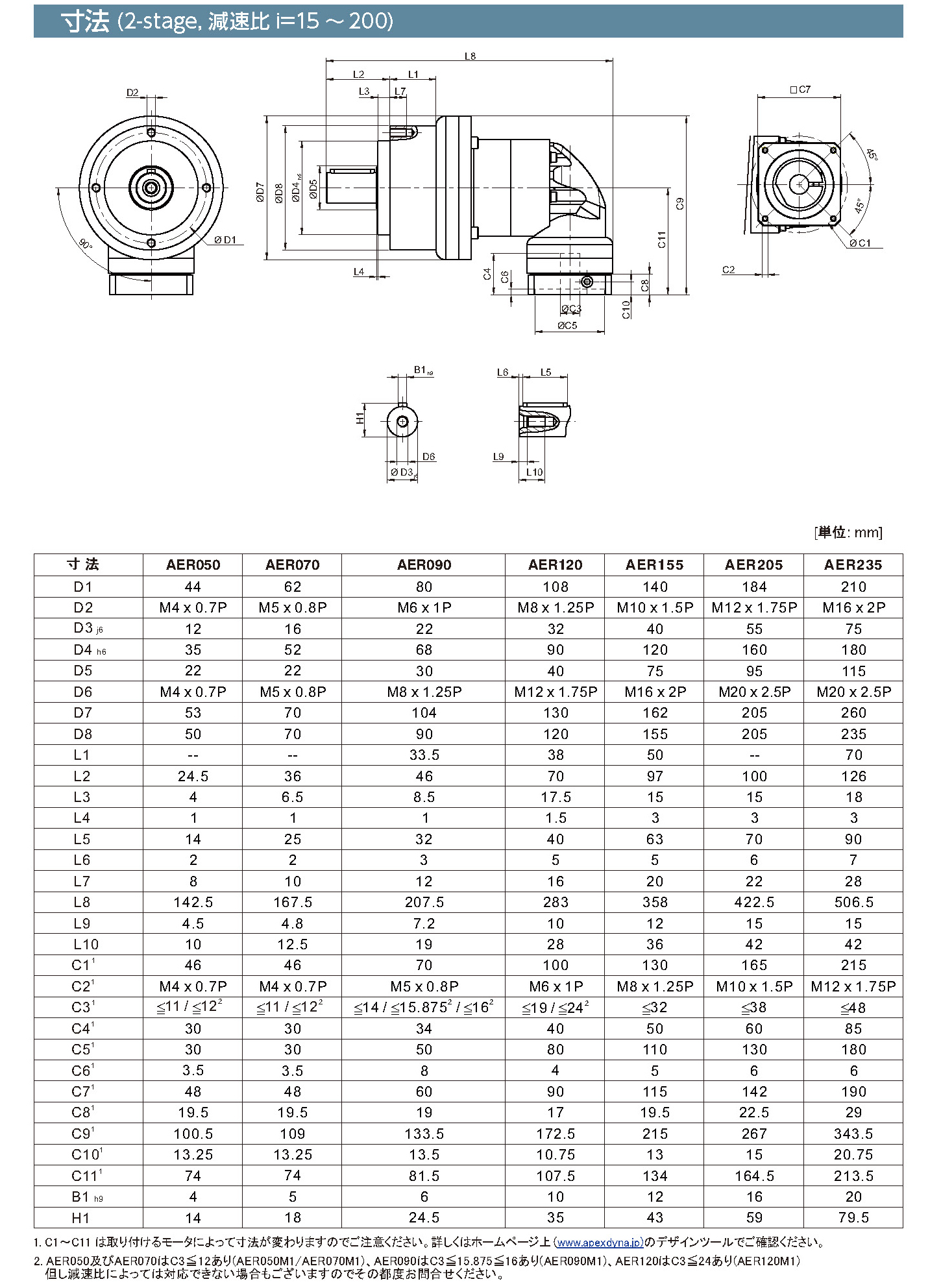

寸法図(2ステージ、減速比25~200)

寸法図

単位:mm

寸法 AER050 AER070 AER090 AER120 AER155 AER205 AER235
D1 44 62 80 108 140 184 210
D2 M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P M16×2P
D3 j6 12 16 22 32 40 55 75
D4 h6 35 52 68 90 120 160 180
D5 22 22 30 40 75 95 115
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P M20×2.5P
D7 53 70 104 130 162 205 260
D8 50 70 90 120 155 205 235
L1 - - 33.5 38 50 - 70
L2 24.5 36 46 70 97 100 126
L3 4 6.5 8.5 17.5 15 15 18
L4 1 1 1 1.5 3 3 3
L5 14 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 8 10 12 16 20 22 28
L8 142.5 167.5 207.5 283 358 422.5 506.5
L9 4.5 4.8 7.2 10 12 15 15
L10 10 12.5 19 28 36 42 42
C1 (4) 46 46 70 100 130 165 215
C2 (4) M4×0.7P M4×0.7P M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P
C3 (4) ≤11/≤12 ≦11/≦12 ≦14/
≦15.875/
≦16
≦19/≦24 ≦32 ≦38 ≦48
C4 (4) 30 30 34 40 50 60 85
C5 (4) 30 30 50 80 110 130 180
C6 (4) 3.5 3.5 8 4 5 6 6
C7 (4) 48 48 60 90 115 142 190
C8 (4) 19.5 19.5 19 17 19.5 22.5 29
C9 (4) 100.5 109 133.5 172.5 215 267 343.5
C10 (4) 13.25 13.25 13.5 10.75 13 15 20.75
C11 (4) 74 74 81.5 107.5 134 164.5 213.5
B1 h9 4 5 6 10 12 16 20
H1 14 18 24.5 35 43 59 79.5

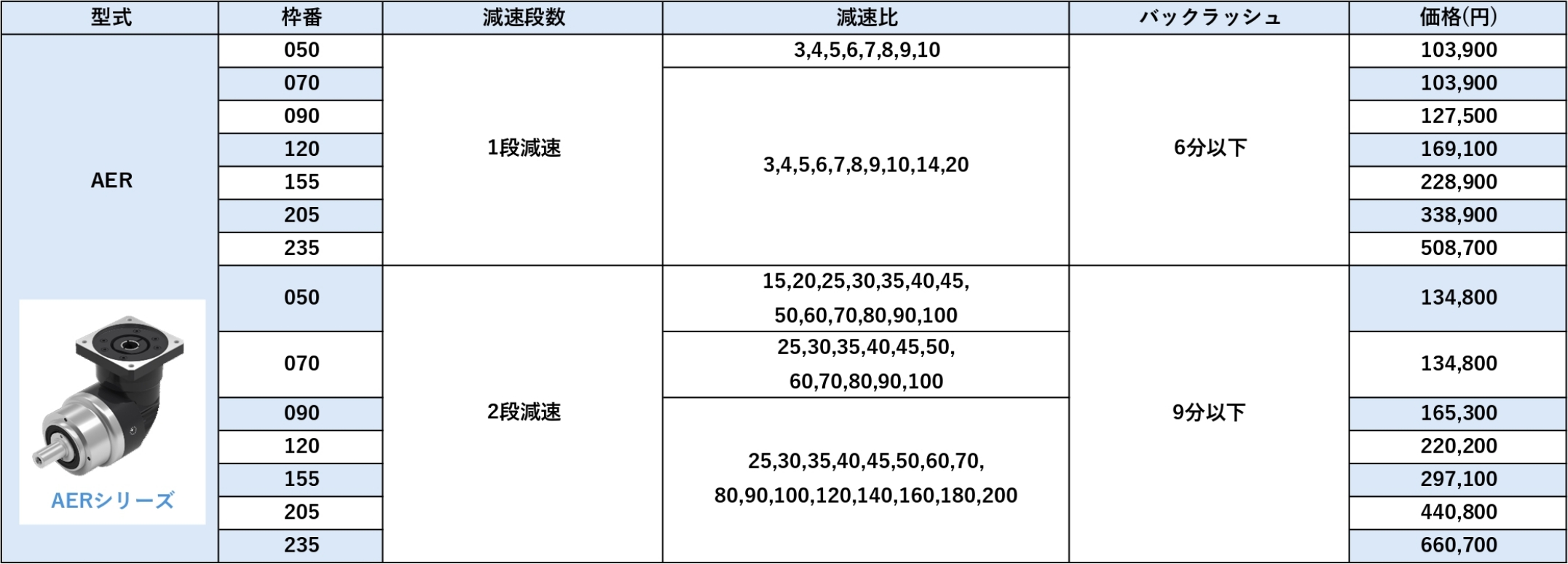

標準価格表 AERシリーズ

形式 枠番 減速段数 減速比 バックラッシュ 価格(円)
AER 050 1段減速 3,4,5,6,
7,8,9,10
10分以下 60,700
2段減速 15,20,25,30,
35,40,45,50,
60,70,80,90,
100
14分以下 74,700
070 1段減速 3,4,5,6,
7,8,9,10,
14,20
10分以下 76,200
2段減速 25,30,35,40,
45,50,60,70,
80,90,100
14分以下 87,200
090 1段減速 3,4,5,6,
7,8,9,10,
14,20
10分以下 93,600
120 124,800
155 168,400
205 249,700
235 374,700
090 2段減速 25,30,35,40,
45,50,60,70,
80,90,100,
120,140,160,
180,200
14分以下 106,200
120 140,900
155 177,700
205 257,700
235 450,700

※フロントプレート(フランジ)はオプション(別売)となります。ご必要の場合はお問い合わせ下さい。
※一部のモーターについては、中間連結板(別売)が必要となる場合がありますので、詳しくはお問い合わせ下さい。

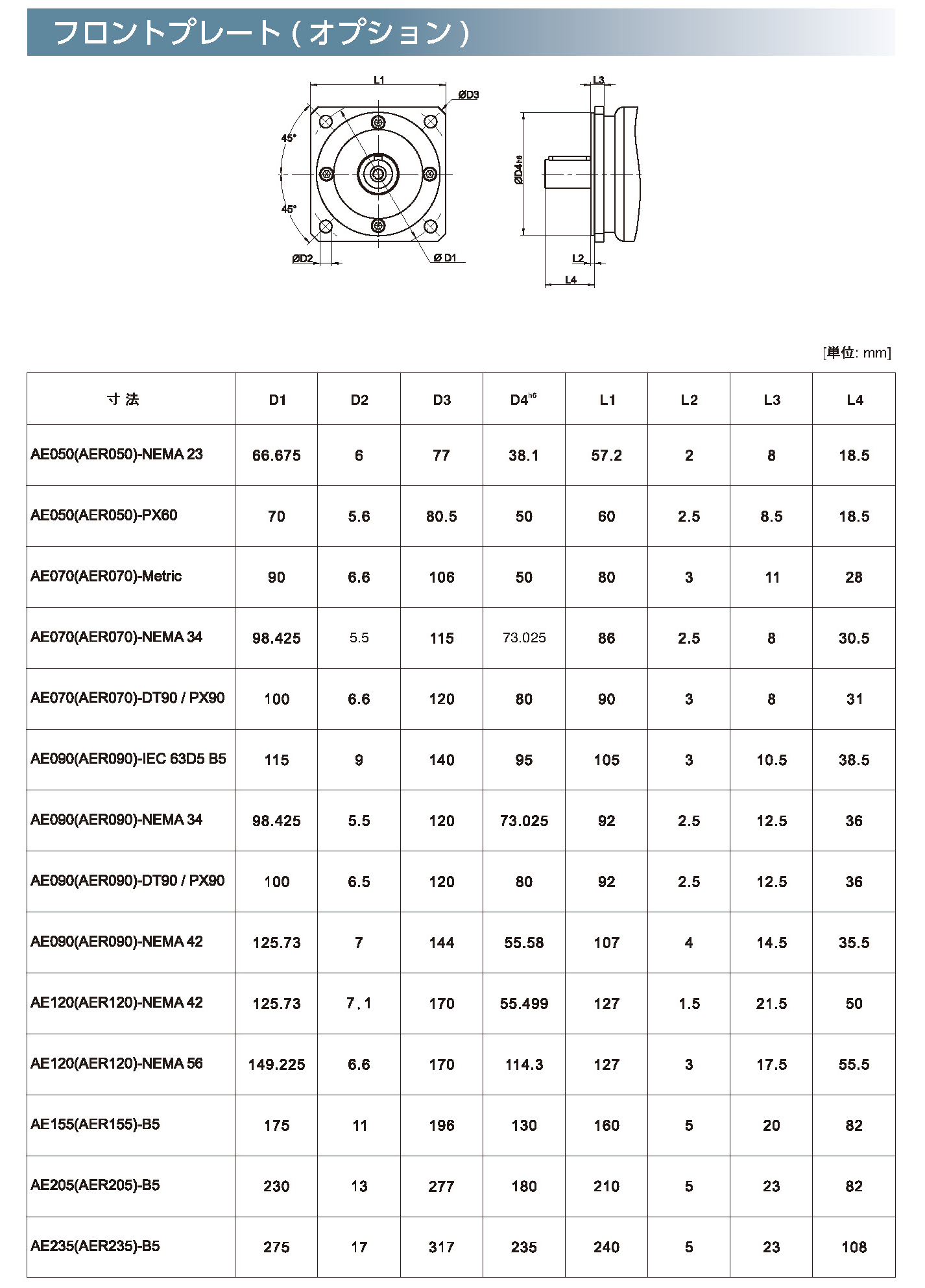

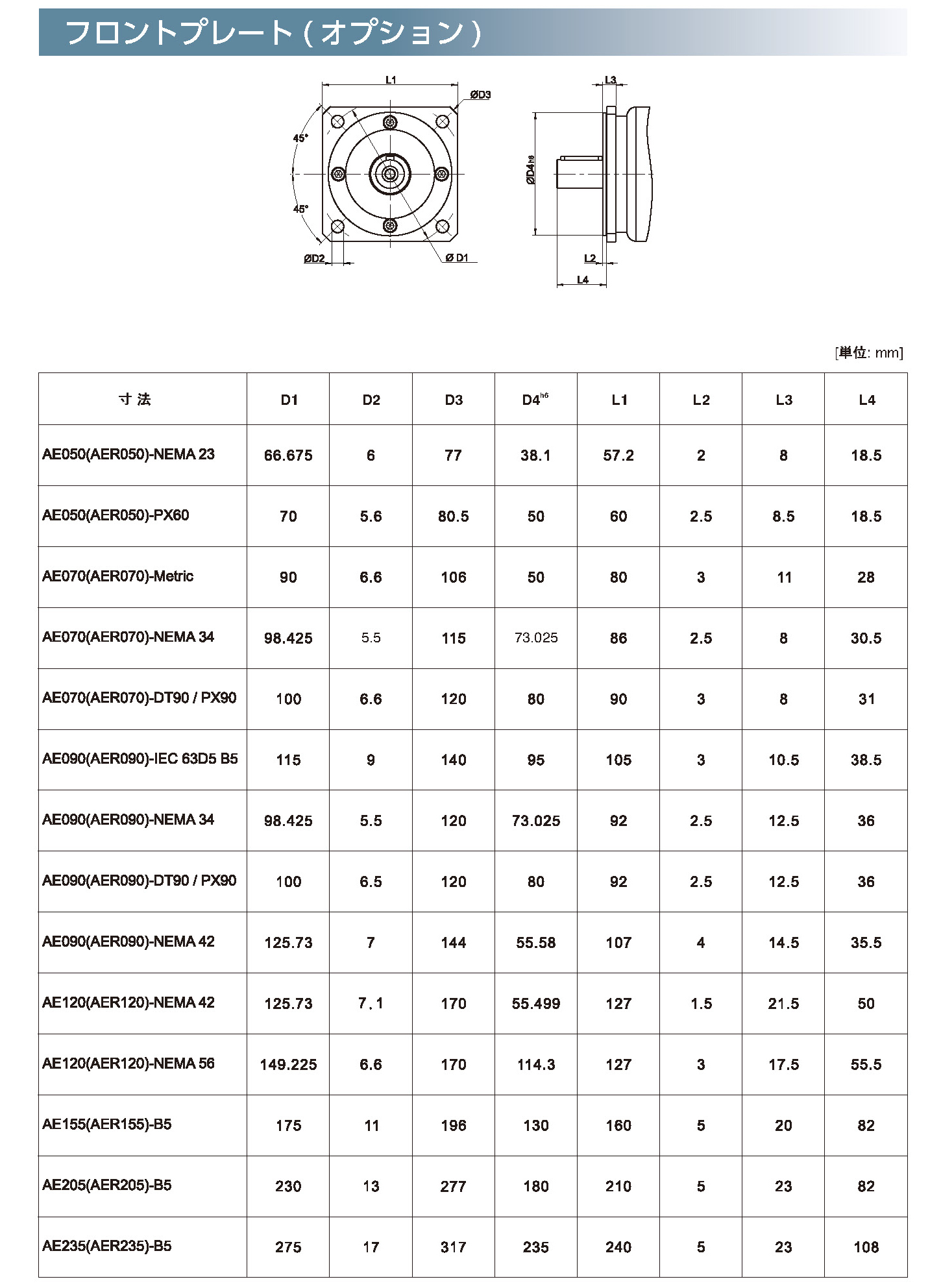

標準価格表 AE/AER用フロントプレート(別売)

形式 価格(円)
AE050(AER050) -NEMA23 2,700
AE050(AER050) -PX60 2,700
AE070(AER070) -Metric 4,000
AE070(AER070) -NEMA34 4,000
AE070(AER070) -DT90/PX90 4,000
AE090(AER090) -IEC63D5B5 5,400
AE090(AER090) -DT90/PX90 6,300
AE090(AER090) -NEMA42 6,300
AE120(AE120) -NEMA56 7,200
AE155(AER155) -B5 13,400
AE205(AER205) -B5 17,800
AE235(AER235) -B5 22,300

(1) 加速トルクが許容定格出力トルクの×1.8を超える時は、お問い合わせください。
(2) 減速比(i=N in/ N out)
(3) F2rBは、出力軸長さの中央、出力回転数100r/minでの値です。F2a1B, F2a2Bは、出力回転数100r/minでの値です。
(4) 最大許容スラスト荷重は、力の向きにより値が異なります。
(5) C1~C11は、取り付けるモーターによって寸法が変わりますのでご注意ください。詳しくはデザインツール(選定ツール)でご確認ください。
(6) オプション AER070はC3≦16あり、AER090はC3≦24あり。但し減速比によっては対応出来ない場合もございますので、その都度お問い合わせ下さい。
(7) オプション AER070はC3≦12あり、AER090はC3≦15.875/≦16あり、AE120はC3≦24あり。但し減速比によっては対応出来ない場合もございますので、その都度お問い合わせ下さい。
