AMシリーズ

当製品は生産が終了しました。

  • 種類

  • AMシリーズ

コンパクトシリーズ、出力軸ボールベアリング・ストレートタイプ
◎出力軸は、Dカットのみ
◎平歯車
5型式、84種類(3.5～4592)の減速比があります。
※納品時は、減速機本体、太陽歯車、アダプターと別々の状態となっております。

AMシリーズの詳細

  • 仕様

  • AMシリーズ

ギア性能 AM013

形式 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
許容定格出力トルク T2N Nm 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク
実減速比 実減速比 実減速比 実減速比 実減速比
4.1 0.2 17 0.2 67 0.3 275 0.3 1119 0.35
57/14 3249
/196		 185193
/2744		 10556001
/38416		 601692057
/537824
5.1 0.2 26 0.2 131 0.3 664 0.3 3373 0.35
66/13 4356
/169		 287496
/2197		 18974736
/28561		 a1252332576
/371293
最大加速・減速トルク T2B Nm 許容定格出力トルク×1.5
入力回転速度 n1N rpm 8,000
最大入力回転速度 n18 rpm 12,000
バックラッシュ（無負荷） Deg ≦1 ≦1.2 ≦1.5 ≦1.8 ≦2
最大許容ラジアル荷重
F2rB(2)		 N 10
最大許容スラスト荷重 F2aB(2) N 5
重量 kg 11 16 21 26 31
周囲温度 ℃ -10℃～40℃
保護等級 IP44
取付方向 自在

ギア性能 AM016

形式 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
許容定格出力トルク T2N Nm 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク 表記減速比 トルク
実減速比 実減速比 実減速比 実減速比 実減速比
4.4 0.1 19 0.15 84 0.2 370 0.25 1621 0.3
57/13 3249
/169		 185193
/2197		 10556001
/28561		 601692057
/371293
5.4 0.1 24 0.15 104 0.2 455 0.25 1996 0.3
27/5 1539
/65		 87723
/845		 5000211
/10985		 285012027
/142805
- - 29 0.15 128 0.2 561 0.25 2458 0.3
- 729/25 41553
/325		 2368521
/4225		 135005697
/54925
- - - - 157 0.2 690 0.25 3027 0.3
- - 19683
/125		 1121931
/1625		 63950067
/21125
- - - - - - 850 0.25 3728 0.3
- - - 531441
/625		 30292137
/8125
- - - - - - - - 4592 0.3
- - - - 14348907
/3125
入力回転速度 n1N rpm 8,000
バックラッシュ(4)（無負荷） Deg ≦1.4 ≦1.6 ≦2 ≦2.4 ≦3
最大許容ラジアル荷重
F2rB(2)		 N 25
最大許容スラスト荷重 F2aB(2) N 12.5
重量 kg 22 30 35 42 49
周囲温度 ℃ -10℃～40℃
保護等級 IP44
取付方向 自在

ギア性能 AM022

形式 1-Stage 2-Stage 3-Stage
許容定格出力トルク T2N Nm 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
4 0.2 16 1 64 1.5
5 0.2 20 1 80 1.5
7 0.2 28 1 112 1.5
9 0.2 35 1 140 1.5
- - 49 1 196 1.5
- - - - 245 1.5
- - - - 343 1.5
最大加速・減速トルク T2B Nm 許容定格出力トルク×1.5
入力回転速度 n1N rpm 6,000
最大入力回転速度 n1B rpm 10,000
バックラッシュ(4)（無負荷） Deg ≦20 ≦35 ≦50
最大許容ラジアル荷重
F2rB(2)		 N 40
最大許容スラスト荷重 F2aB(2) N 20
重量 kg 47.38 67.34 84.3
周囲温度 ℃ -10℃～40℃
保護等級 IP44
取付方向 自在

ギア性能 AM026

形式 1-Stage 2-Stage 3-Stage
許容定格出力トルク T2N Nm 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
3.5 0.6 12.25 2 81.37 3
4.33 0.6 18.78 2 112.67 3
6 0.6 26 2 143.96 3
7.67 0.6 33.22 2 199.33 3
- - 46 2 216 3
- - - - 276 3
- - - - 352.67 3
入力回転速度 n1N rpm 6,000
バックラッシュ(4)（無負荷） Deg ≦20 ≦35 ≦50
最大許容ラジアル荷重
F2rB(2)		 N 55
最大許容スラスト荷重 F2aB(2) N 27.5
重量 kg 98.66 137.83 170.62
周囲温度 ℃ -10℃～40℃
保護等級 IP44
取付方向 自在

ギア性能 AM032

形式 1-Stage 2-Stage 3-Stage
許容定格出力トルク T2N Nm 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
4 0.8 16 4 64 6
4.5 0.8 18 4 72 6
5.2 0.8 20.8 4 81 6
6.25 0.8 25 4 100 6
8 0.8 32 4 130 6
- - 36 4 144 6
- - 41.6 4 175.78 6
- - 50 4 200 6
- - 64 4 225 6
- - - - 256 6
- - - - 288 6
- - - - 332.8 6
- - - - 400 6
- - - - 512 6
最大加速・減速トルク T2B Nm 許容定格出力トルク×1.5
入力回転速度 n1N rpm 5,000
最大入力回転速度 rpm 8,000
バックラッシュ(4)（無負荷） Deg ≦20 ≦35 ≦50
最大許容ラジアル荷重
F2rB(2)		 N 90
最大許容スラスト荷重 F2aB(2) N 45
重量 kg 156.3 218.32 265.83
周囲温度 ℃ -10℃～40℃
保護等級 IP44
取付方向 自在

ギアイナーシャ AM013

形式 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
ギアイナーシャ J1 g.cm2 減速比 トルク 減速比 トルク 減速比 トルク 減速比 トルク 減速比 トルク
4.1 0.007 17 0.007 67 0.007 275 0.007 1119 0.007
5.1 0.003 26 0.003 131 0.003 664 0.003 3373 0.003

ギアイナーシャ AM016

形式 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
ギアイナーシャ J1 g.cm2 減速比 トルク 減速比 トルク 減速比 トルク 減速比 トルク 減速比 トルク
4.4 0.01 19 0.01 84 0.01 370 0.01 1621 0.01
5.4 0.005 24 0.01 104 0.01 455 0.01 1996 0.01
- - 29 0.005 128 0.01 561 0.01 2458 0.01
- - - - 157 0.005 690 0.005 3027 0.005
- - - - - - 850 0.005 3728 0.005
- - - - - - - - 4592 0.005

ギアイナーシャ AM022

形式 1-Stage 2-Stage 3-Stage
ギアイナーシャ J1 g.cm2 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
4 0.067 16 0.067 64 0.067
5 0.024 20 0.024 80 0.067
7 0.006 28 0.006 112 0.067
9 0.003 35 0.006 140 0.067
- - 49 0.006 196 0.067
- - - - 245 0.024
- - - - 343 0.006

ギアイナーシャ AM026

形式 1-Stage 2-Stage 3-Stage
ギアイナーシャ J1 g.cm2 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
3.5 0.273 12.25 0.273 81.37 0.117
4.33 0.117 18.78 0.117 112.67 0.117
6 0.024 26 0.117 143.96 0.117
7.67 0.011 33.22 0.117 199.33 0.117
- - 46 0.024 216 0.024
- - - - 276 0.024
- - - - 352.67 0.024

ギアイナーシャ AM032

形式 1-Stage 2-Stage 3-Stage
ギアイナーシャ J1 g.cm2 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
4 0.378 16 ≦0.378 64 0.378
4.5 0.248 18 0.378 72 0.378
5.2 0.116 20.8 0.378 81 0.248
6.25 0.056 25 0.378 100 0.378
8 0.024 32 0.378 130 0.378
- - 36 0.248 144 0.378
- - 41.6 0.116 175.78 0.248
- - 50 0.056 200 0.378
- - 64 0.024 225 0.248
- - - - 256 0.378
- - - - 288 0.248
- - - - 332.8 0.116
- - - - 400 0.056
- - - - 512 0.024

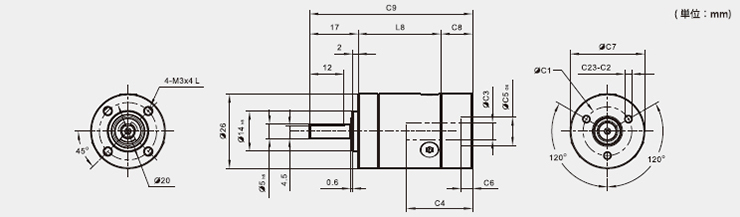

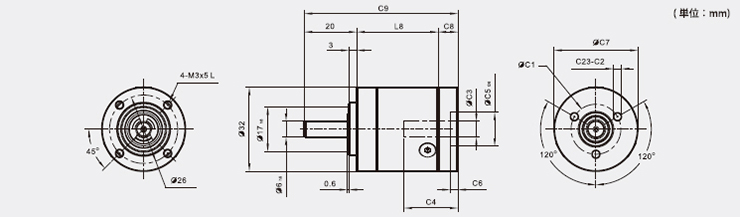

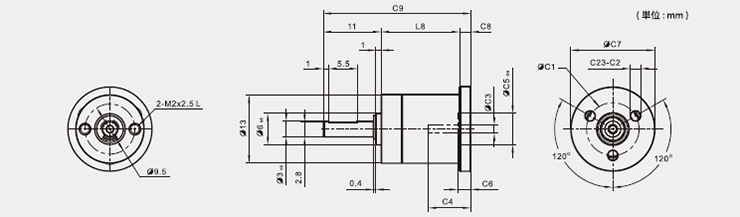

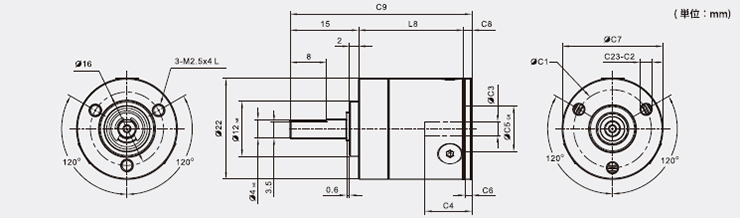

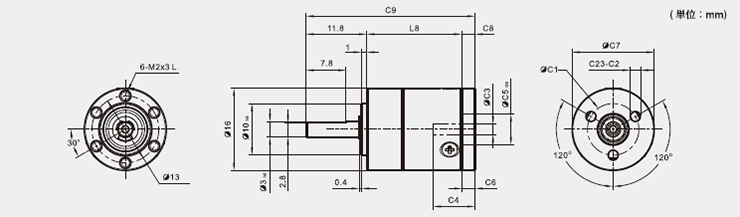

寸法図 AM013

寸法図

単位：mm

寸法 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
長さ L8 15 21 27 33 39
取付穴 PCD C1(3) 10
取付穴 O.D. C2(3) 1.8
取付穴 C23(3) 3
モーター軸 O.D. C3(3) H7 減速比(1) 4.1 5.1 17 26 67 131 275 664 1119 3373
O.D. ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5 ≦1.5
モーター軸長さ C4(3) 8.1
インロー O.D. C5(3) G6 6
インロー Depth C6(3) 2.5
モーターアダプター O.D. C7(3) 16
モーターアダプター厚さ C8(3) 2.1
全長 C9(3) 28.1 34.1 40.1 46.1 52.1

寸法図 AM016

寸法図

単位：mm

寸法 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
長さ L8 18.5 24 29.5 35 40.5
取付穴 PCD C1(3) 10
取付穴 O.D. C2(3) 1.8
取付穴 C23(3) 3
モーター軸 O.D. C3(3) H7 減速比
(1) 		O.D. 減速比
(1) 		O.D. 減速比
(1) 		O.D. 減速比
(1) 		O.D. 減速比
(1) 		O.D.
4.4 ≦2 19 ≦2 84 ≦2 370 ≦2 1621 ≦2
5.4 ≦1.5 24 ≦2 104 ≦2 455 ≦2 1996 ≦2
- - 24 ≦1.5 128 ≦2 561 ≦2 2458 ≦2
- - - - 157 ≦1.5 690 ≦1.5 3027 ≦1.5
- - - - - - 850 ≦1.5 3728 ≦1.5
- - - - - - - - 4592 ≦1.5
モーター軸長さ C4(3) 8.1
インロー O.D. C5(3) G6 6
インロー Depth C6(3) 2.5
モーターアダプター O.D. C7(3) 16
モーターアダプター厚さ C8(3) 2.1
全長 C9(3) 32.9 38.4 43.9 49.4 51.9

寸法図 AM022

寸法図

単位：mm

寸法 1-Stage 2-Stage 3-Stage
長さ L8 23 31.5 40
取付穴 PCD C1(3) 17
取付穴 O.D. C2(3) 2.2
取付穴 C23(3) 3
モーター軸 O.D. C3(3) H7 減速比(1) O.D. 減速比(1) O.D. 減速比(1) O.D.
4 ≦4 16 ≦4 64 ≦4
5 ≦3 20 ≦3 80 ≦4
7 ≦1.5 28 ≦4 112 ≦4
9 ≦1 35 ≦3 140 ≦4
- - 49 ≦1.5 196 ≦4
- - - - 245 ≦3
- - - - 343 ≦1.5
モーター軸長さ C4(3) 10.3
インロー O.D. C5(3) G6 10
インロー Depth C6(3) 1.5
モーターアダプター O.D. C7(3) 22
モーターアダプター厚さ C8(3) 1.8
全長 C9(3) 39.8 48.3 56.8

寸法図 AM026

寸法図

単位：mm

寸法 1-Stage 2-Stage 3-Stage
長さ L8 29 40.5 52
取付穴 PCD C1(3) 17
取付穴 O.D. C2(3) 2.2
取付穴 C23(3) 3
モーター軸 O.D. C3(3) H7 減速比(1) O.D. 減速比(1) O.D. 減速比(1) O.D.
3.5 ≦6 12.25 ≦6 81.37 ≦4
4.33 ≦4 18.78 ≦4 112.67 ≦4
6 ≦2.5 26 ≦4 143.96 ≦4
7.67 ≦1.5 33.22 ≦4 199.33 ≦4
- - 46 ≦2.5 216 ≦2.5
- - - - 276 ≦2.5
- - - - 352.67 ≦2.5
モーター軸長さ C4(3) 23
インロー O.D. C5(3) G6 10
インロー Depth C6(3) 4
モーターアダプター O.D. C7(3) 26
モーターアダプター厚さ C8(3) 11
全長 C9(3) 57 68.5 80

寸法図 AM032

寸法図

単位：mm

寸法 1-Stage 2-Stage 3-Stage
長さ L8 31 43 55
取付穴 PCD C1(3) 19
取付穴 O.D. C2(3) 2.7
取付穴 C23(3) 3
モーター軸 O.D. C3(3) H7 減速比(1) トルク 減速比(1) トルク 減速比(1) トルク
4 ≦6 16 ≦6 64 ≦6
4.5 ≦5 18 ≦6 72 ≦6
5.2 ≦4 20.8 ≦6 81 ≦5
6.25 ≦3 25 ≦6 100 ≦6
8 ≦2 32 ≦6 130 ≦6
- - 36 ≦5 144 ≦6
- - 41.6 ≦4 175.58 ≦5
- - 50 ≦3 200 ≦6
- - 64 ≦2 225 ≦5
- - - - 256 ≦6
- - - - 288 ≦5
- - - - 332.8 ≦4
- - - - 400 ≦3
- - - - 512 ≦2
モーター軸長さ C4(3) 20.6
インロー O.D. C5(3) G6 13
インロー Depth C6(3) 3
モーターアダプター O.D. C7(3) 32
モーターアダプター厚さ C8(3) 7.6
全長 C9(3) 58.6 70.6 82.6

(1)減速比(i=N in / N out)
(2)出力軸中央 100rpm
(3) C1～C9は、参考寸法です。取付モーターによって変わりますので、詳しくはお問い合わせ下さい。
(4) 一部のモーターについては、中間連結板（別売）が必要となる場合がありますので、詳しくはお問い合わせ下さい。
