P2シリーズ

  • 種類

  • PS2シリーズ
  • PA2シリーズ
  • PE2シリーズ
  • PG2シリーズ

低価格シリーズ、出力軸ボールベアリング・ストレートタイプ
◎バックラッシュは1タイプのみ
◎出力軸はキー有のみ
◎平歯車
5形式15種類（3～100）の減速比があります。

P2シリーズの詳細

  • 仕様

  • PS2シリーズ
  • PA2シリーズ
  • PE2シリーズ
  • PG2シリーズ

仕様

型式 Stage 減速比(1) PG2 040 PG2 060 PG2 080 PG2 120 PG2 160
許容定格出力
トルク T2N(8)		 Nm 1 3 16 42 110 217 430
4 16 42 113 223 440
5 15 40 118 220 435
7 12 35 96 198 366
10 10 27 68 155 295
2 15 15 40 109 213 424
16 16 42 116 228 452
20 16 42 116 230 454
25 15 40 123 228 450
30 15 40 108 212 422
35 12 35 100 206 382
40 16 43 117 232 459
50 15 40 123 228 450
70 12 35 100 206 382
100 10 27 70 162 308
入力回転速度 n1N rpm 1,2 3～100 4,500 4,000 3,600 3,600 2,500
バックラッシュ(3) arcmin 1 3～100 ≦8 ≦7 ≦6 ≦6 ≦6
2 3～100 ≦10 ≦9 ≦8 ≦8 ≦8
ねじれ剛性 Nm/arcmin 1,2 3～100 0.5 2 8 12 16
最大許容
ラジアル荷重
F2rB(4)		 N 1,2 3～100 520 1,030 1,570 3,590 4,690
最大許容
スラスト荷重
F2a1B(4)		 N 1,2 3～100 260 515 785 1,795 2,345
重量 kg 1 3～10 Ø(5)≦8, 11, 14=0.7 Ø(5)≦8, 11, 14=1.2
Ø(5)≦19=1.9		 Ø(5)≦14=2.4
Ø(5)≦19, 24, 28=3.4		 Ø(5)≦19, 24, 28=6.2
Ø(5)≦32, 35=7.8
Ø(5)≦38=11.7		 Ø(5)≦24, 28=11.5
Ø(5)≦32, 35=13.1
Ø(5)≦38, 42=17.1
2 15～100 Ø(5)≦8, 11, 14=0.8 Ø(5)≦8, 11, 14=1.5
Ø(5)≦19=2.2		 Ø(5)≦14,19=3.9
Ø(5)≦24, 28=4.3		 Ø(5)≦19, 24, 28=8.3
Ø(5)≦32, 35=9.9
Ø(5)≦38=13.8		 Ø(5)≦19,24, 28=15.5
Ø(5)≦32, 35=17.1
Ø(5)≦38=20.9
周囲温度 ℃ 1,2 3～100 -10℃～40℃
潤滑剤 1,2 3～100 合成グリース
保護等級 1,2 3～100 IP65
取付方向 1,2 3～100 自在
騒音(6)(7) dB(A) 1,2 3～100 ≦60 ≦62 ≦64 ≦66 ≦68

イナーシャ

入力軸換算慣性モーメント J1（kg.cm2）

Stage 1 Stage 2 Stage
減速比 3 4 5 7 10 15 16 20 25 30 35 40 50 70 100
PG2 040 Ø(5)≦8 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Ø(5)≦11 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
Ø(5)≦14 0.2 0.2 0.19 0.19 0.19 0.19 0.2 0.19 0.19 0.19 0.19 0.19 0.19 0.19 0.19
PG2 060 Ø(5)≦8 0.12 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Ø(5)≦11 0.19 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
Ø(5)≦14 0.22 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
Ø(5)≦19 1.53 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51
PG2 080 Ø(5)≦14 0.36 0.24 0.22 0.21 0.2 0.22 0.24 0.22 0.22 0.2 0.22 0.2 0.2 0.2 0.2
Ø(5)≦19 1.7 1.58 1.56 1.55 1.54 1.56 1.58 1.56 1.56 1.54 1.56 1.54 1.54 1.54 1.54
Ø(5)≦24 2.24 2.12 2.1 2.09 2.09 2.1 2.12 2.1 2.1 2.09 2.1 2.09 2.09 2.09 2.09
Ø(5)≦28 2.68 2.55 2.53 2.52 2.52 2.53 2.55 2.53 2.53 2.52 2.53 2.52 2.52 2.52 2.52
PG2 120 Ø(5)≦19 2.2 1.73 1.65 1.61 1.6 1.65 1.73 1.65 1.65 1.6 1.65 1.6 1.6 1.6 1.6
Ø(5)≦24 2.74 2.27 2.19 2.15 2.14 2.19 2.27 2.19 2.19 2.14 2.19 2.14 2.14 2.14 2.14
Ø(5)≦28 3.17 2.7 2.62 2.58 2.57 2.62 2.7 2.62 2.62 2.57 2.62 2.57 2.57 2.57 2.57
Ø(5)≦32 7.77 7.3 7.22 7.18 7.17 7.22 7.3 7.22 7.22 7.17 7.22 7.17 7.17 7.17 7.17
Ø(5)≦35 10.8 10.3 10.2 10.2 10.2 10.2 10.3 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2
Ø(5)≦38 14 13.5 13.4 13.4 13.4 13.4 13.5 13.4 13.4 13.4 13.4 13.4 13.4 13.4 13.4
PG2 160 Ø(5)≦19 - - - - - 1.85 2.18 1.85 1.85 1.69 1.85 1.69 1.69 1.69 1.69
Ø(5)≦24 4.52 2.73 2.4 2.26 2.23 2.4 2.73 2.4 2.4 2.23 2.4 2.23 2.23 2.23 2.23
Ø(5)≦28 4.94 3.15 2.82 2.68 2.65 2.82 3.15 2.82 2.82 2.65 2.82 2.65 2.65 2.65 2.65
Ø(5)≦32 9.7 7.91 7.58 7.44 7.41 7.58 7.91 7.58 7.58 7.41 7.58 7.41 7.41 7.41 7.41
Ø(5)≦35 12.8 11 10.7 10.5 10.5 10.7 11 10.7 10.7 10.5 10.7 10.5 10.5 10.5 10.5
Ø(5)≦38 16 14.2 13.9 13.7 13.7 13.9 14.2 13.9 13.9 13.7 13.9 13.7 13.7 13.7 13.7
Ø(5)≦42 24.5 22.7 22.4 22.2 22.2 - - - - - - - - - -

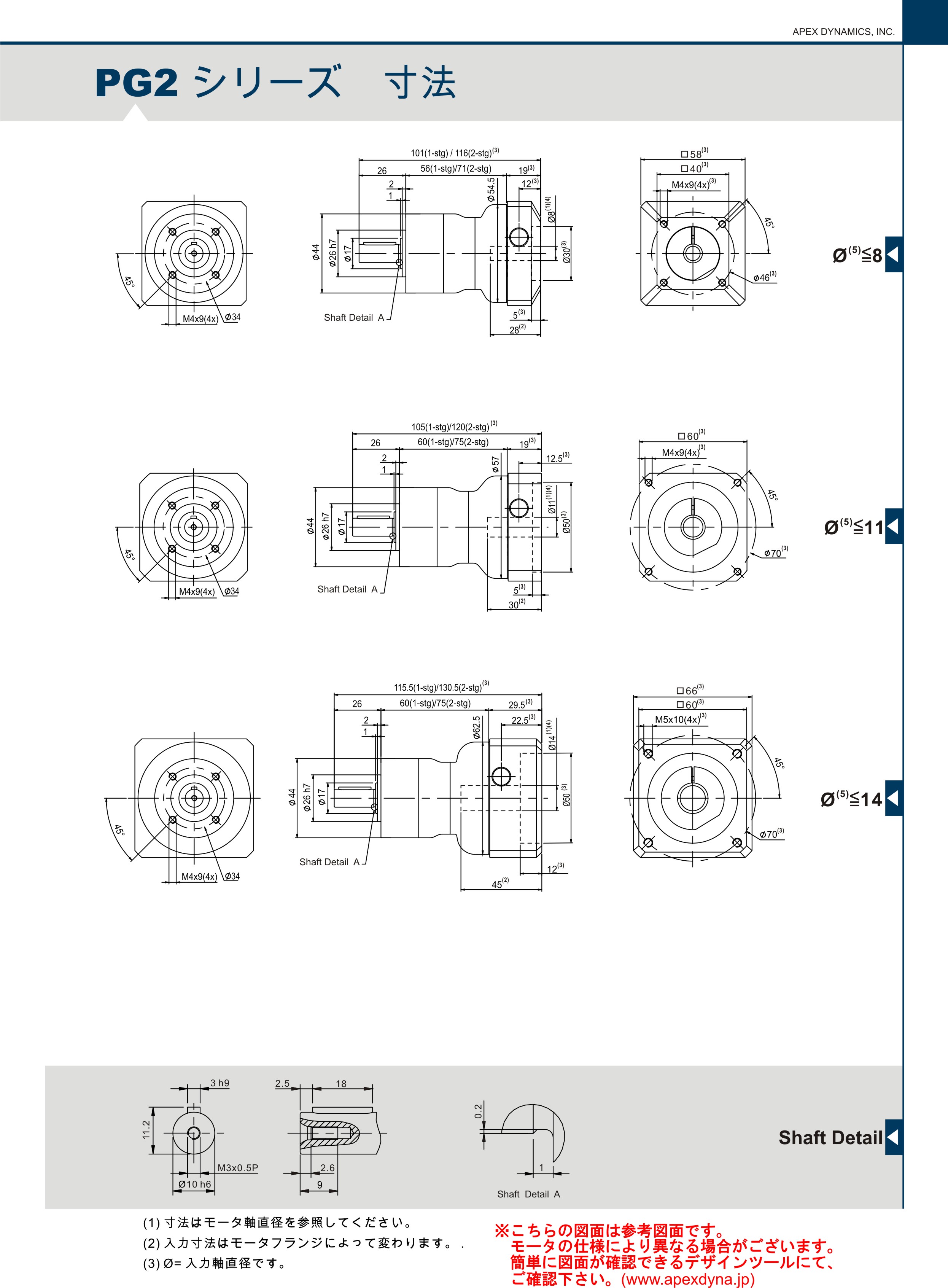

寸法図 PG2 040

寸法図

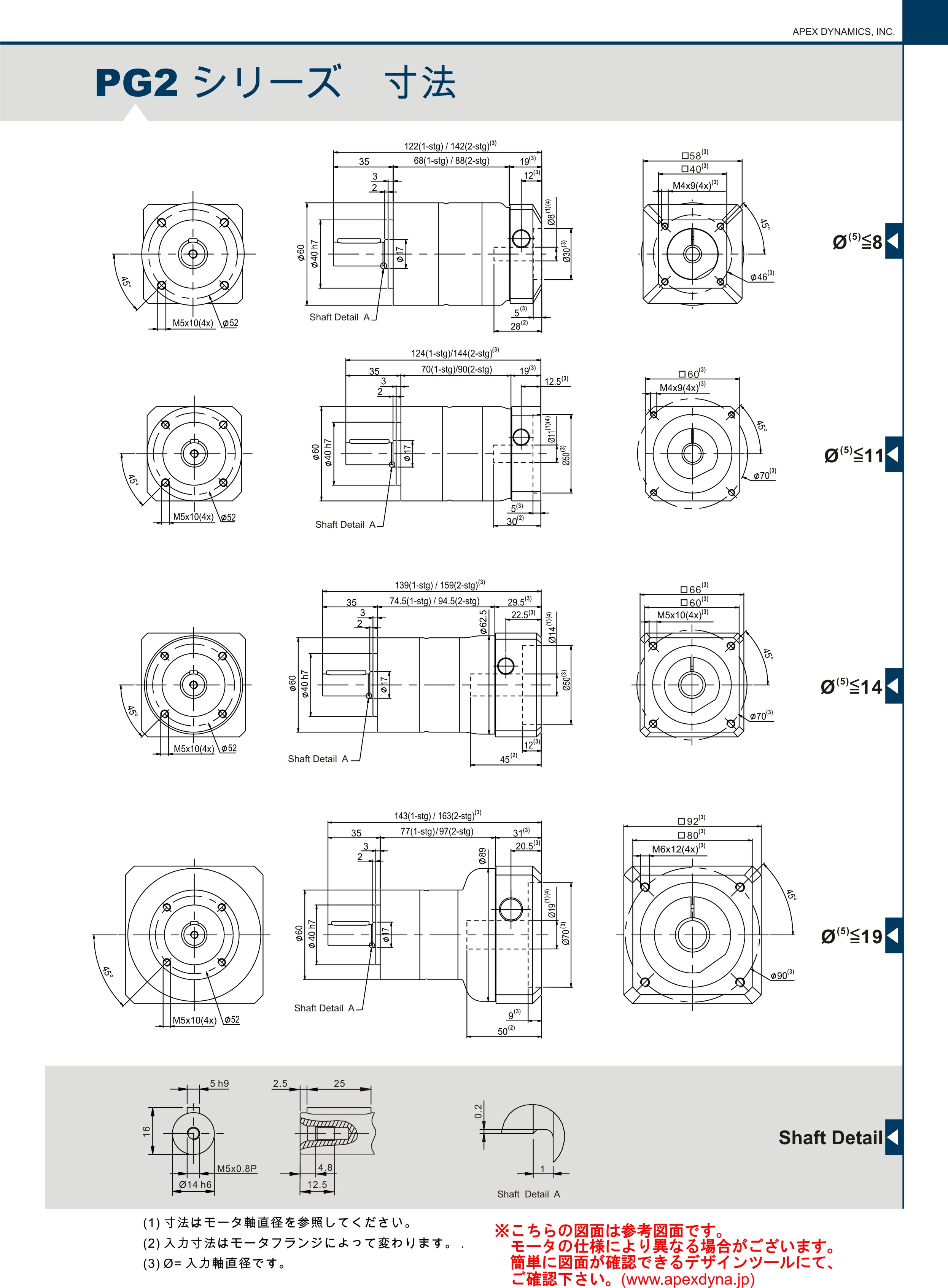

寸法図 PG2 060

寸法図

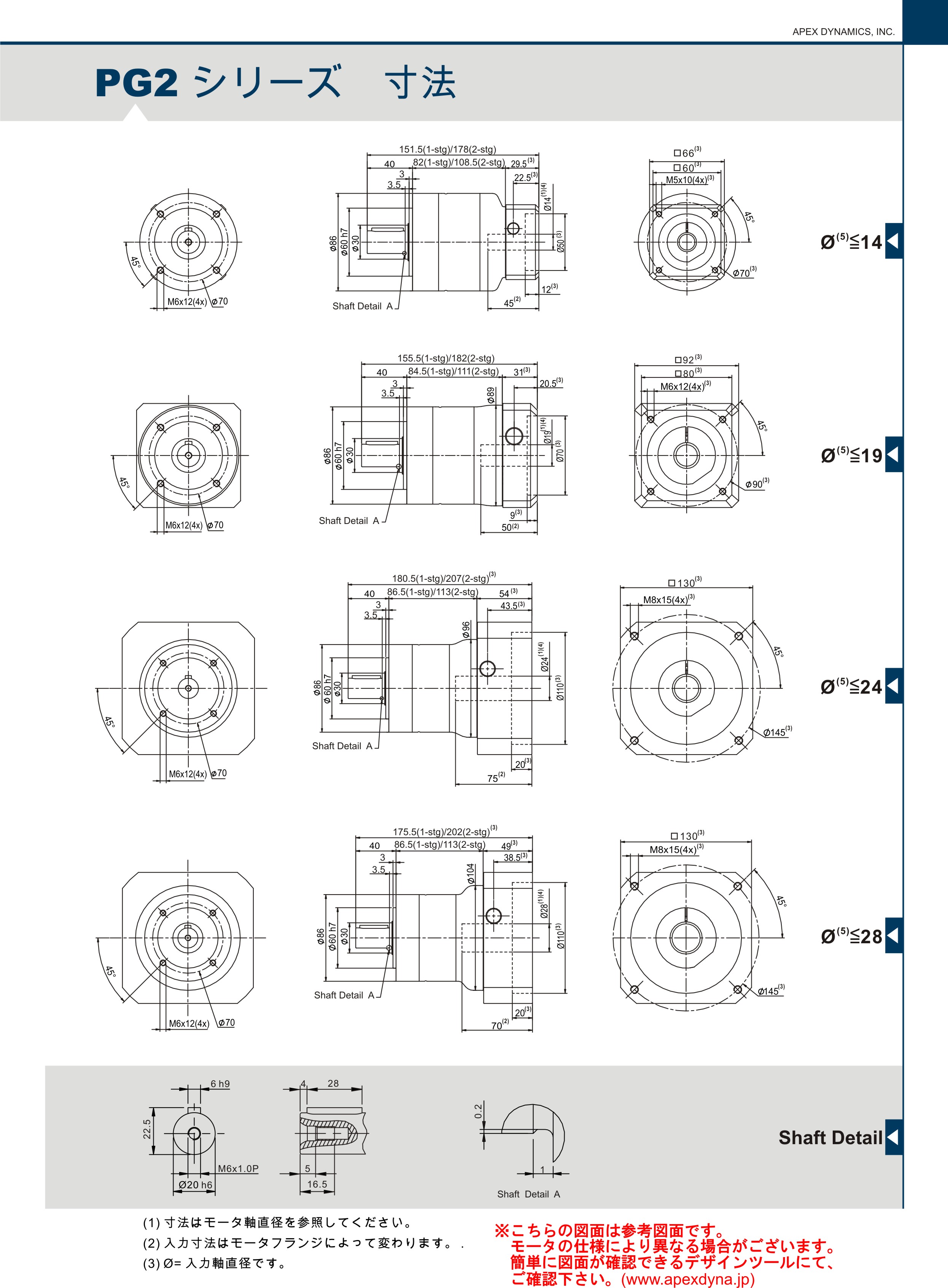

寸法図 PG2 080

寸法図

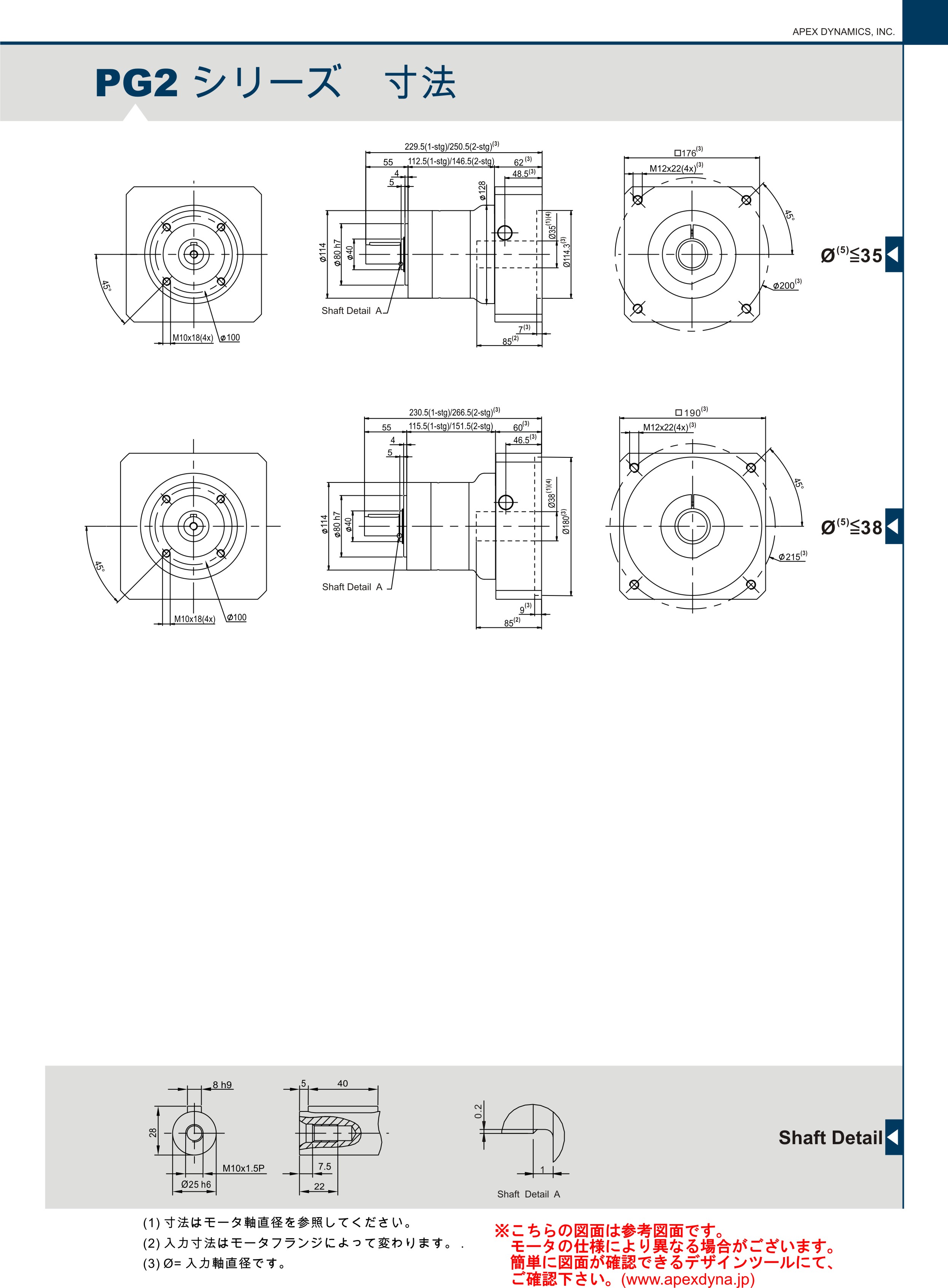

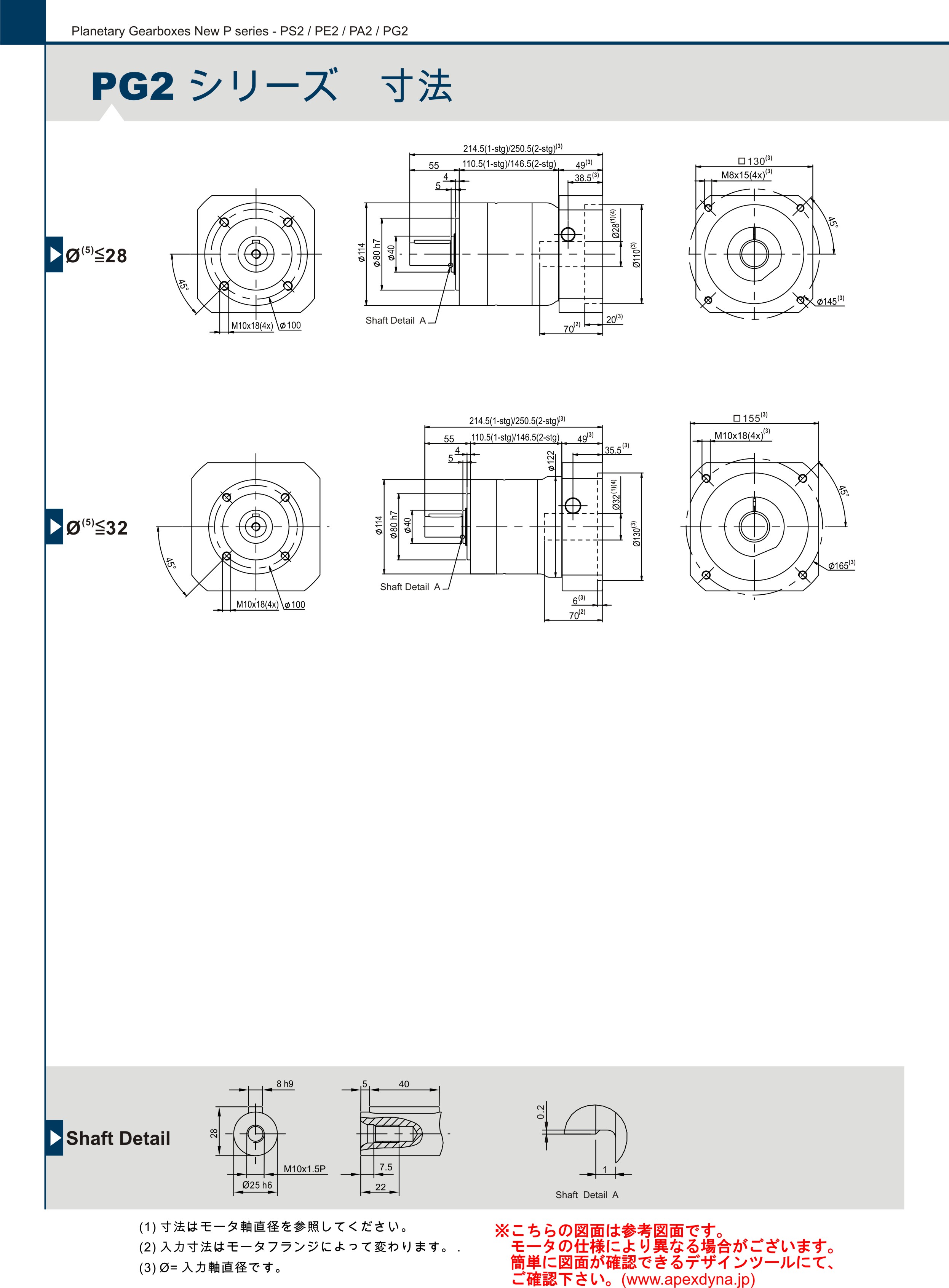

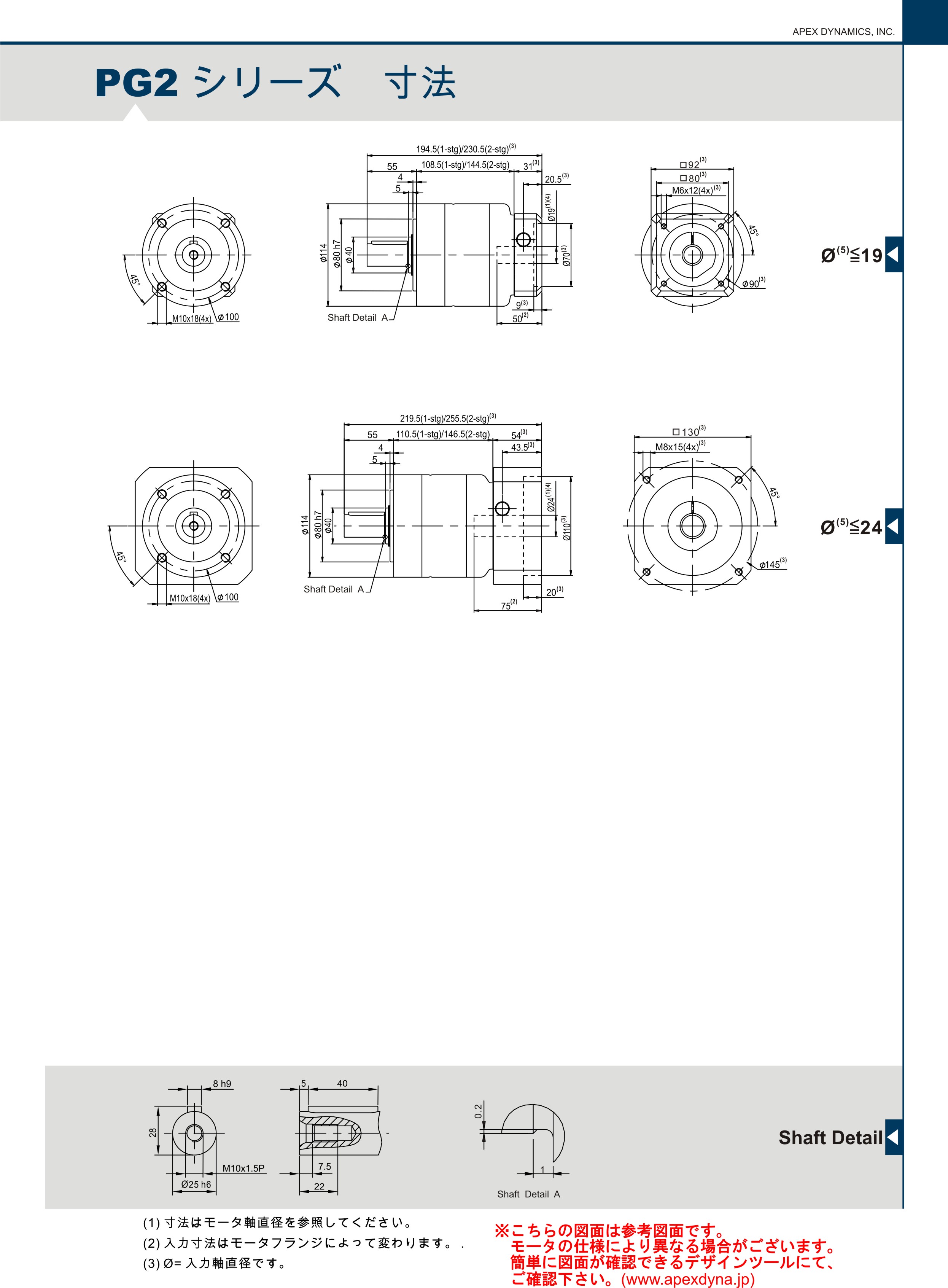

寸法図 PG2 120

寸法図

寸法図

寸法図

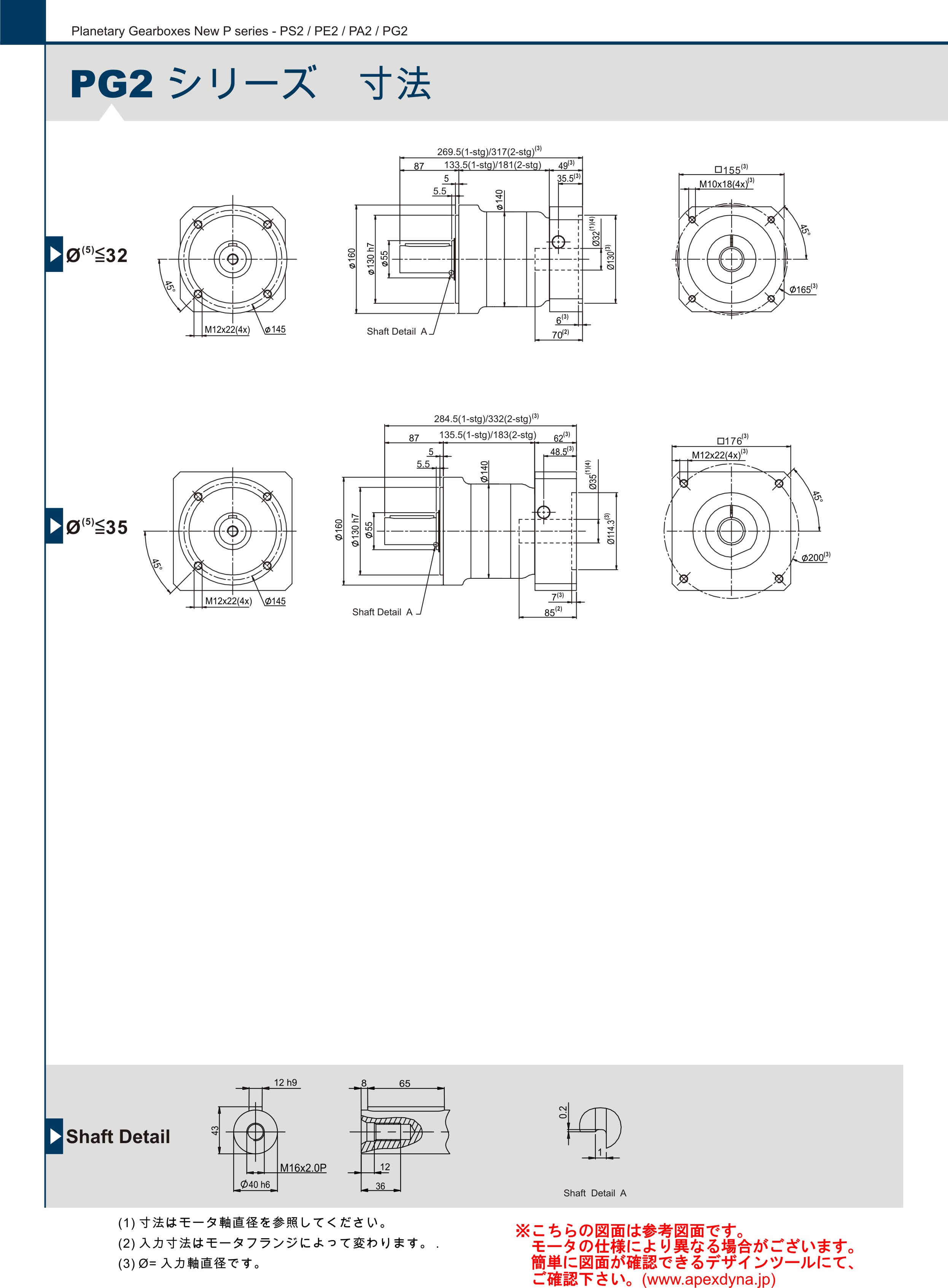

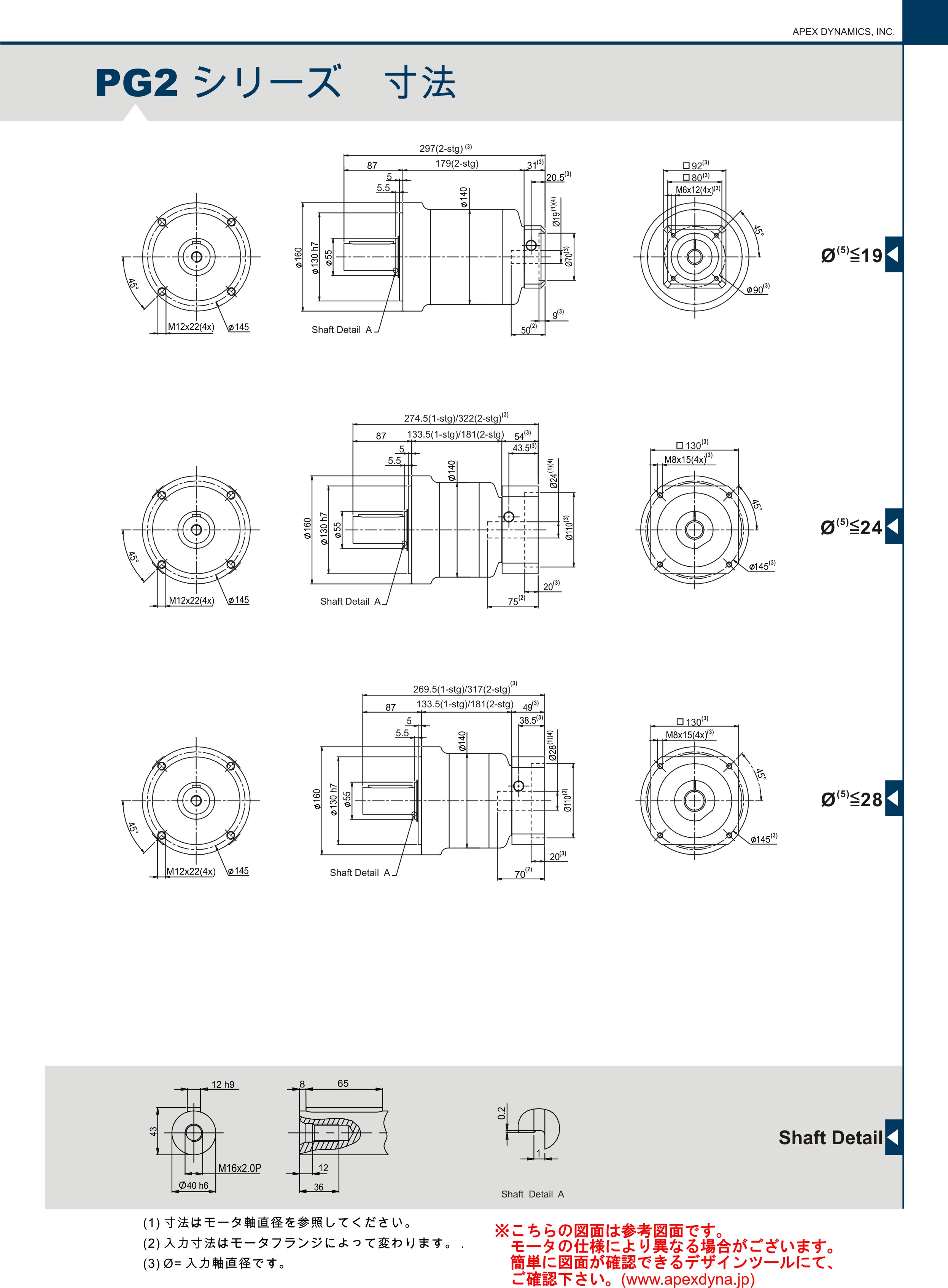

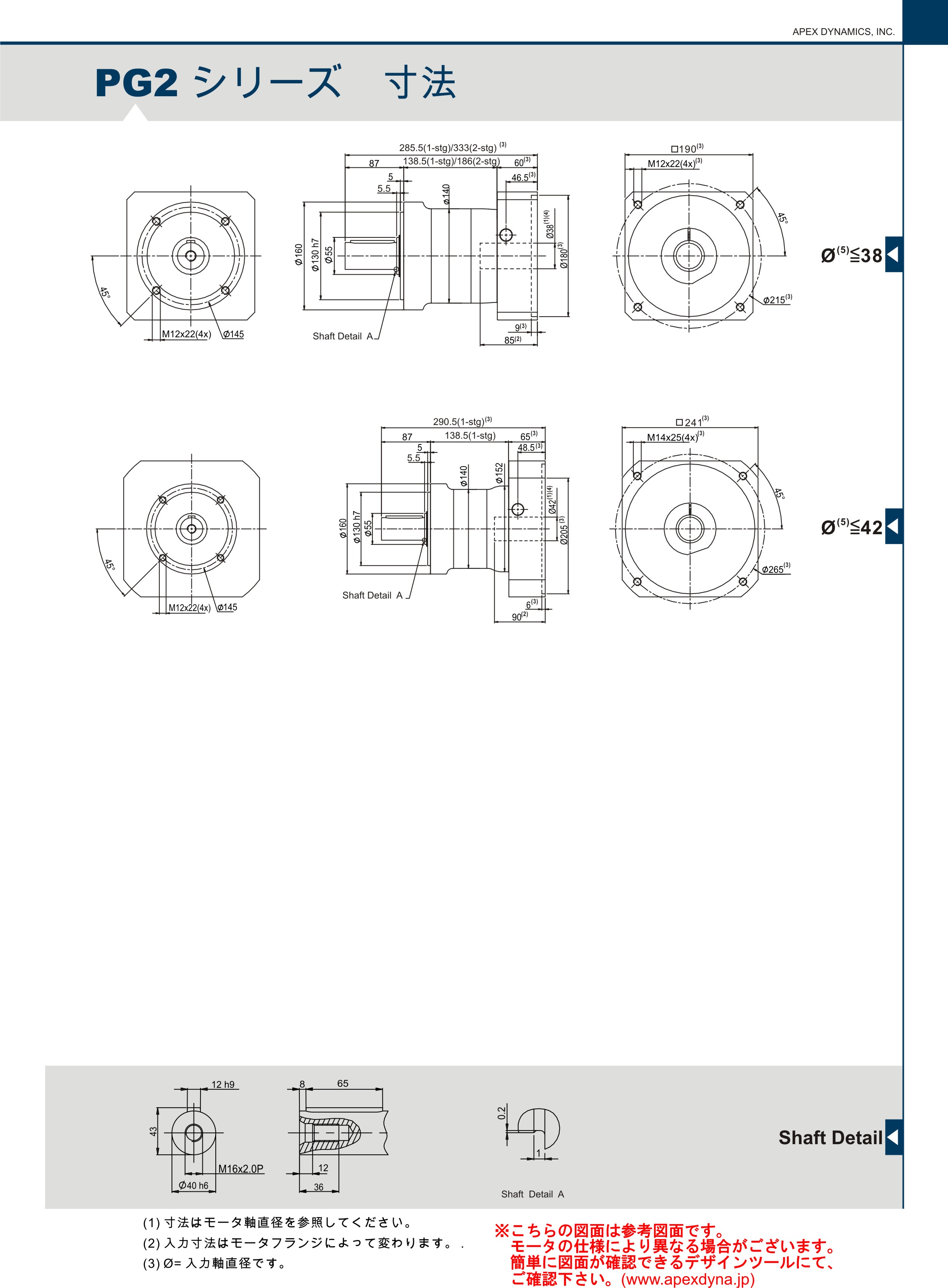

寸法図 PG2 160

寸法図

寸法図

寸法図

標準価格表 PG2シリーズ

型式 枠番 減速段数 減速比 バックラッシュ 価格（円）
1～10台 11～25台 26～50台
PG2 040 1段減速 3,4,5,7,10 8分以内 29,000 26,500 25,200
060 7分以内 29,000 26,500 25,200
080 6分以内 35,600 32,400 30,800
120 47,400 43,000 40,800
160 76,600 69,600 66,200
040 2段減速 15,16,20,25,
30,35,40,50,
70,100		 10分以内 37,800 34,300 32,600
060 9分以内 37,800 34,300 32,600
080 8分以内 46,000 41,900 39,700
120 61,500 55,800 53,000
160 99,700 90,500 85,900

※51台以上の場合、お問い合わせ下さい。
※一回のご注文につき、同形式（モーター型式含む）の場合、ロット割引を適用致します。
※一部のモーターについては、中間連結板（別売）が必要となる場合がありますので、詳しくはお問い合わせ下さい。

(1)減速比（i=N in / N out）です。
(2)その他、減速比につきましては、お問い合わせ下さい。
(3)バックラッシュは許容定格トルク T2n.の2％で測定した値です。
(4)最大許容ラジアル荷重は出力軸中央で回転数100rpmの値です。
最大許容スラスト荷重は回転数100rpmでの値です。
(5)Ø＝入力軸寸法です。
(6)無負荷入力軸回転数3000rpmにて測定した値です。
(7)減速比1/10（1段）、1/100（2段）、入力軸回転数3000rpmにて測定しています。
(8)加速トルクが許容トルク出力×1.8を超える時はお問い合わせ下さい。
