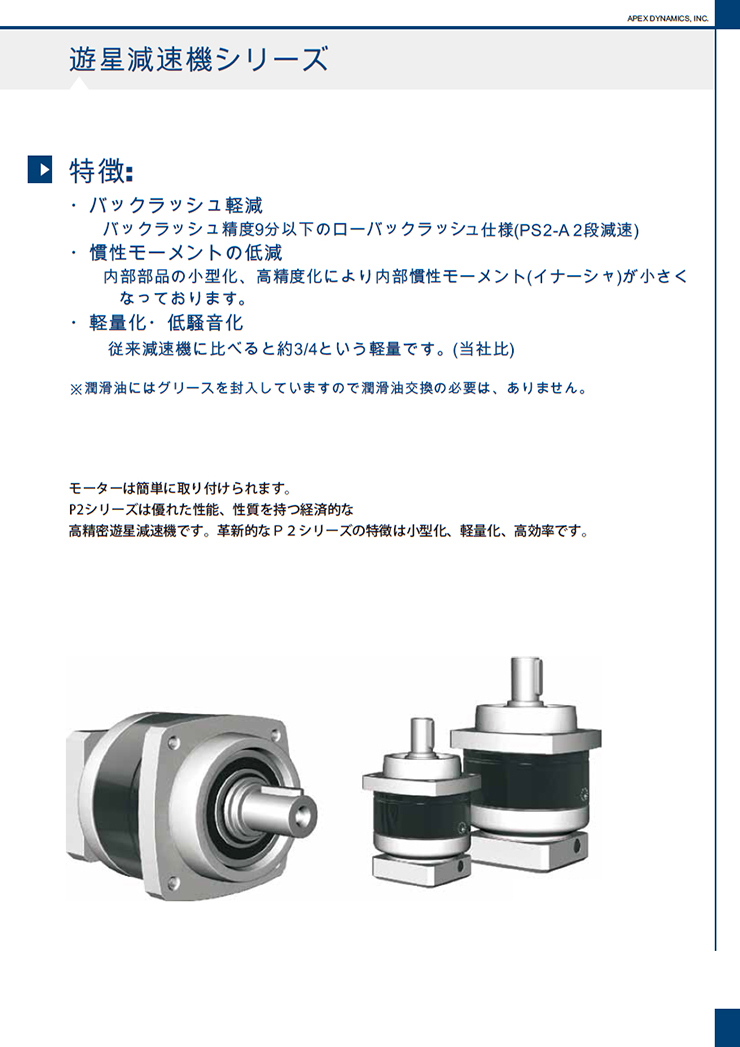

低価格シリーズ、出力軸ボールベアリング・ストレートタイプ
◎バックラッシュは1タイプのみ
◎出力軸はキー有のみ
◎平歯車
5形式15種類（3～100）の減速比があります。

P2シリーズの詳細

  • 仕様

  • PS2シリーズ
  • PA2シリーズ
  • PE2シリーズ
  • PG2シリーズ

仕様

型式 Stage 減速比(1) PS2 A PS2 B PS2 C PS2 D PS2 E
許容定格出力
トルク T2N(8)		 Nm 1 3 16 42 110 217 430
4 16 42 113 223 440
5 15 40 118 220 435
7 12 35 96 198 366
9 8 24 60 125 273
10 10 27 68 155 295
2 15 15 40 109 213 424
16 16 42 116 228 452
20 16 42 116 230 454
25 15 40 123 228 450
30 15 40 108 212 422
35 12 35 100 206 382
40 16 43 117 232 459
50 15 40 123 228 450
70 12 35 100 206 382
81 8 24 59 131 285
100 10 27 70 162 308
入力回転速度 n1N rpm 1,2 3～100 4,500 4,000 3,600 3,600 2,500
バックラッシュ(3) arcmin 1 3～100 ≦8 ≦7 ≦6 ≦6 ≦6
2 3～100 ≦10 ≦9 ≦8 ≦8 ≦8
ねじれ剛性 Nm/arcmin 1,2 3～100 0.6 1.5 6 10.5 18
最大許容
ラジアル荷重
F2rB(4)		 N 1,2 3～100 840 1,290 1,510 3,780 5,420
最大許容
スラスト荷重
F2a1B(4)		 N 1,2 3～100 420 645 755 1,890 2,710
重量 kg 1 3～10 Ø(5)≦8, 11, 14=0.7 Ø(5)≦8, 11, 14=1
Ø(5)≦19=1.8		 Ø(5)≦14=2.4
Ø(5)≦19, 24, 28=3.4		 Ø(5)≦19, 24, 28=6.2
Ø(5)≦32, 35=7.8
Ø(5)≦38=11.7		 Ø(5)≦24, 28=10.6
Ø(5)≦32, 35=12.2
Ø(5)≦38, 42=16.2
2 15～100 Ø(5)≦8, 11, 14=0.8 Ø(5)≦8, 11, 14=1.5
Ø(5)≦19=2.2		 Ø(5)≦14=3.3
Ø(5)≦19, 24, 28=4.3		 Ø(5)≦19, 24, 28=8.3
Ø(5)≦32, 35=9.9
Ø(5)≦38=13.8		 Ø(5)≦19, 24, 28=14.8
Ø(5)≦32, 35=16.4
Ø(5)≦38=20.3
周囲温度 ℃ 1,2 3～100 -10℃～40℃
潤滑剤 1,2 3～100 合成グリース
保護等級 1,2 3～100 IP65
取付方向 1,2 3～100 自在
騒音(6)(7) dB(A) 1,2 3～100 ≦60 ≦62 ≦64 ≦66 ≦68

イナーシャ

入力軸換算慣性モーメント J1（kg.cm2）

Stage 1 Stage 2 Stage
減速比 3 4 5 7 9 10 15 16 20 25 30 35 40 50 70 81 100
PS2 A Ø(5)≦8 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Ø(5)≦11 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
Ø(5)≦14 0.2 0.2 0.19 0.19 0.19 0.19 0.2 0.19 0.2 0.19 0.19 0.2 0.19 0.19 0.19 0.19 0.19
PS2 B Ø(5)≦8 0.12 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Ø(5)≦11 0.19 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
Ø(5)≦14 0.22 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
Ø(5)≦19 1.53 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51
PS2 C Ø(5)≦14 0.36 0.24 0.22 0.21 0.2 0.2 0.22 0.24 0.22 0.22 0.2 0.22 0.2 0.2 0.2 0.2 0.2
Ø(5)≦19 1.7 1.58 1.56 1.55 1.54 1.54 1.56 1.58 1.56 1.56 1.54 1.56 1.54 1.54 1.54 1.54 1.54
Ø(5)≦24 2.24 2.12 2.1 2.09 2.09 2.09 2.1 2.12 2.1 2.1 2.09 2.1 2.09 2.09 2.09 2.09 2.09
Ø(5)≦28 2.68 2.55 2.53 2.52 2.52 2.52 2.53 2.55 2.53 2.53 2.52 2.53 2.52 2.52 2.52 2.52 2.52
PS2 D Ø(5)≦19 2.2 1.73 1.65 1.61 1.6 1.6 1.65 1.73 1.65 1.65 1.6 1.65 1.6 1.6 1.6 1.6 1.6
Ø(5)≦24 2.74 2.27 2.19 2.15 2.14 2.14 2.19 2.27 2.19 2.19 2.14 2.19 2.14 2.14 2.14 2.14 2.14
Ø(5)≦28 3.17 2.7 2.62 2.58 2.57 2.57 2.62 2.7 2.62 2.62 2.57 2.62 2.57 2.57 2.57 2.57 2.57
Ø(5)≦32 7.77 7.3 7.22 7.18 7.17 7.17 7.22 7.3 7.22 7.22 7.17 7.22 7.17 7.17 7.17 7.17 7.17
Ø(5)≦35 10.8 10.3 10.2 10.2 10.2 10.2 10.2 10.3 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2
Ø(5)≦38 14 13.5 13.4 13.4 13.4 13.4 13.4 13.5 13.4 13.4 13.4 13.4 13.4 13.4 13.4 13.4 13.4
PS2 E Ø(5)≦19 - - - - - - 1.85 2.18 1.85 1.85 1.69 1.85 1.69 1.69 1.69 1.69 1.69
Ø(5)≦24 4.52 2.73 2.4 2.26 2.23 2.23 2.4 2.73 2.4 2.4 2.23 2.4 2.23 2.23 2.23 2.23 2.23
Ø(5)≦28 4.94 3.15 2.82 2.68 2.65 2.65 2.82 3.15 2.82 2.82 2.65 2.82 2.65 2.65 2.65 2.65 2.65
Ø(5)≦32 9.7 7.91 7.58 7.44 7.41 7.41 7.58 7.91 7.58 7.58 7.41 7.58 7.41 7.41 7.41 7.41 7.41
Ø(5)≦35 12.8 11 10.7 10.5 10.5 10.5 10.7 11 10.7 10.7 10.5 10.7 10.5 10.5 10.5 10.5 10.5
Ø(5)≦38 16 14.2 13.9 13.7 13.7 13.7 13.9 14.2 13.9 13.9 13.7 13.9 13.7 13.7 13.7 13.7 13.7
Ø(5)≦42 24.5 22.7 22.4 22.2 22.2 22.2 - - - - - - - - - - -

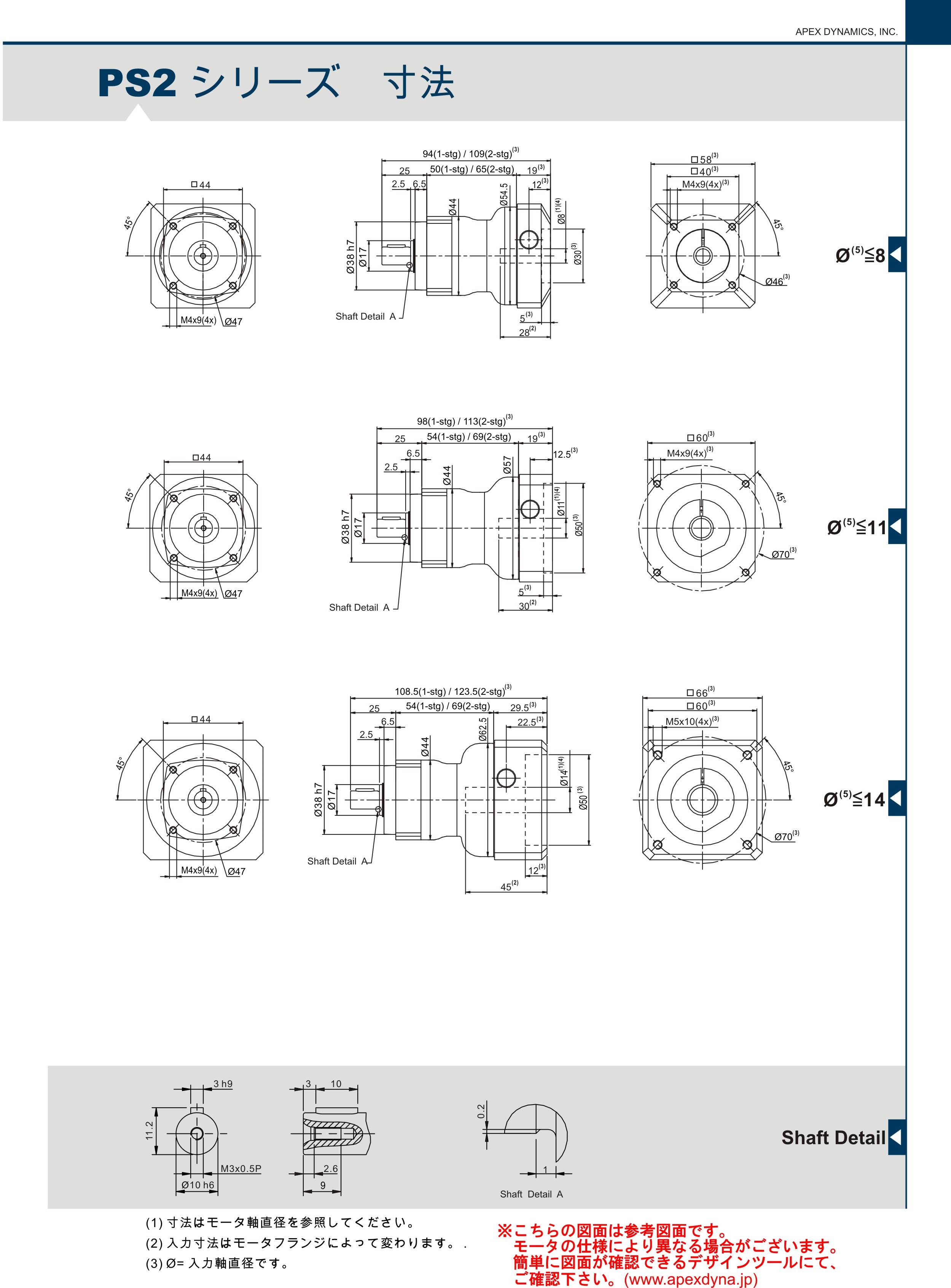

寸法図 PS2 A

寸法図

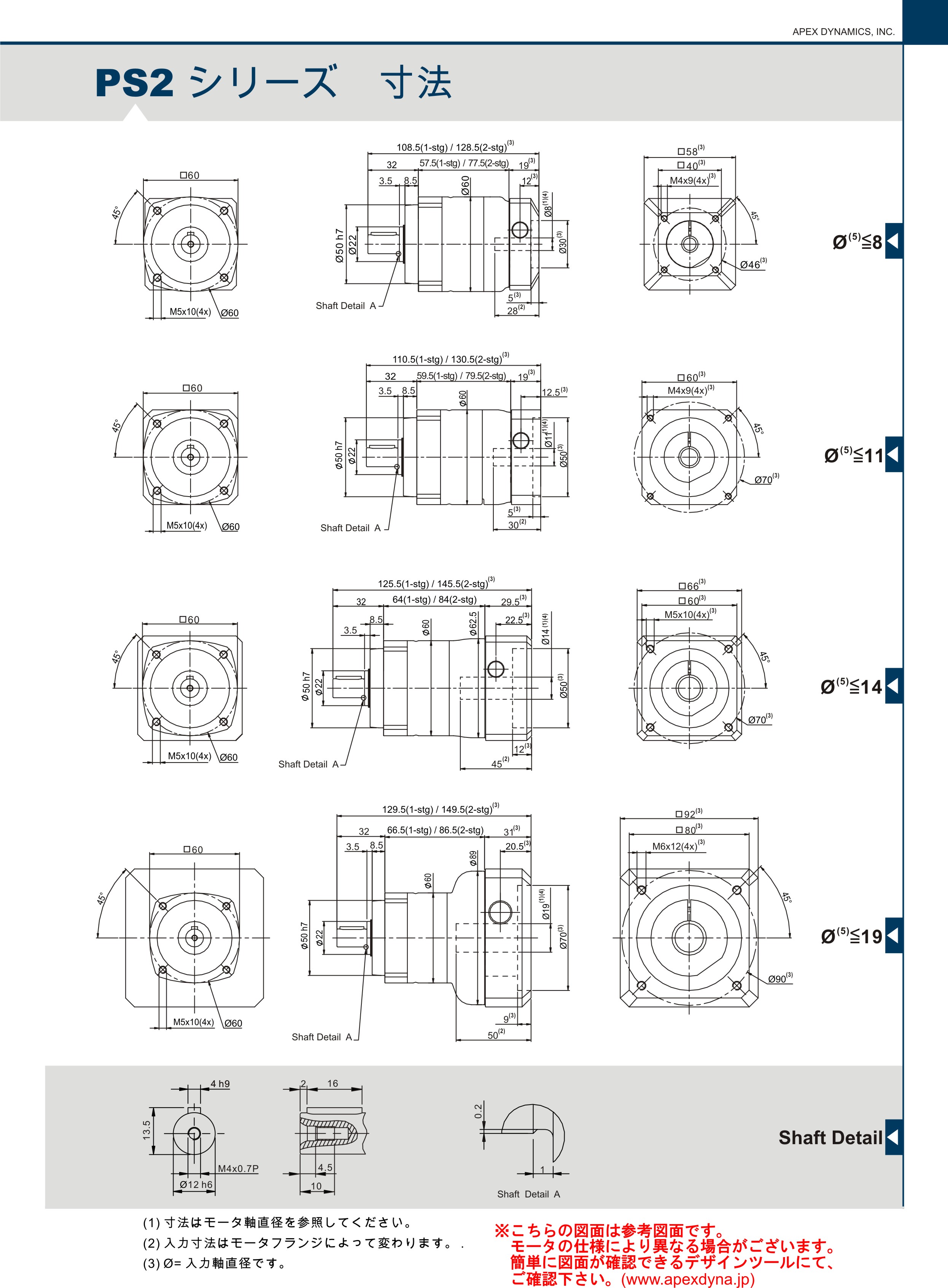

寸法図 PS2 B

寸法図

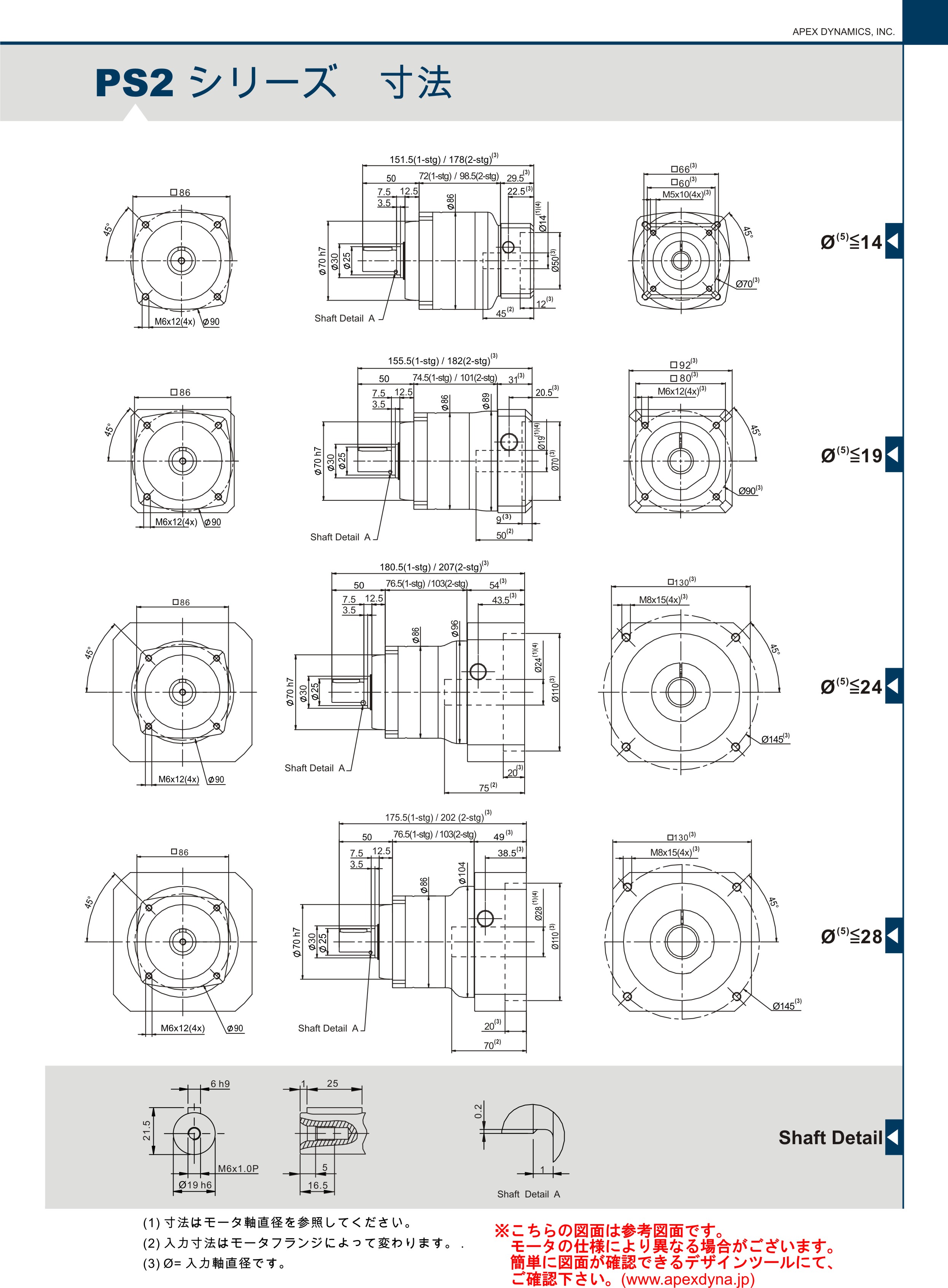

寸法図 PS2 C

寸法図

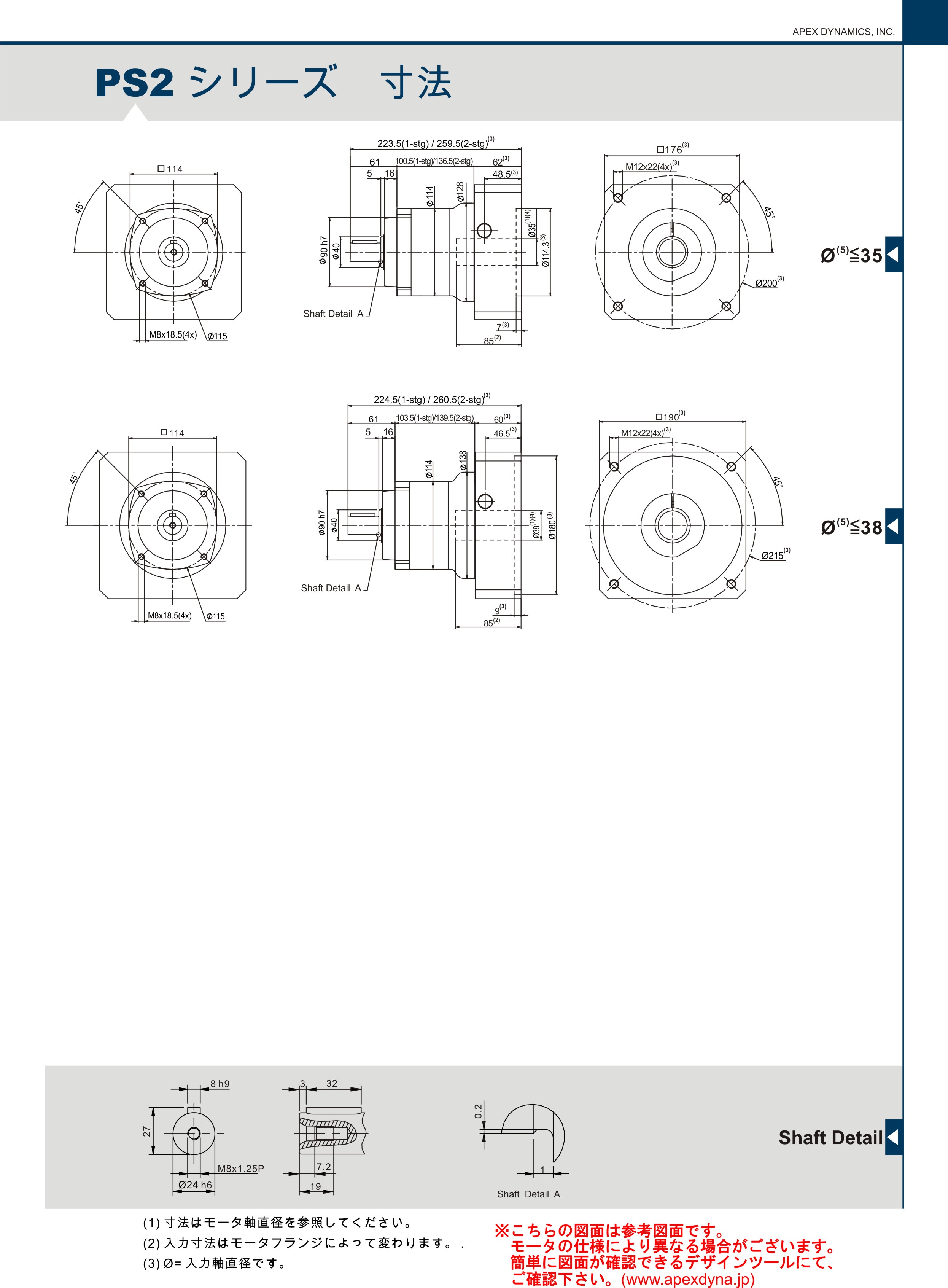

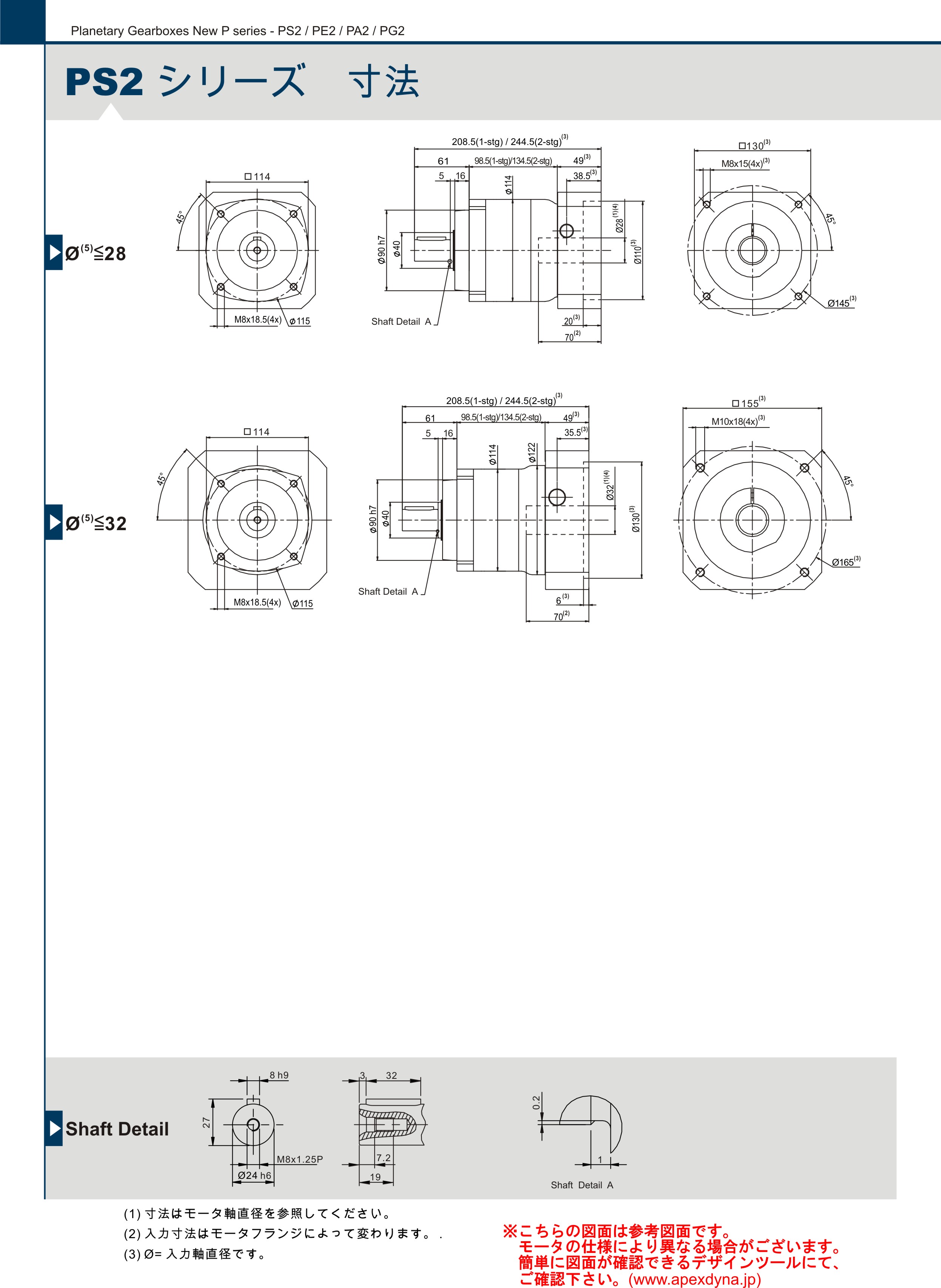

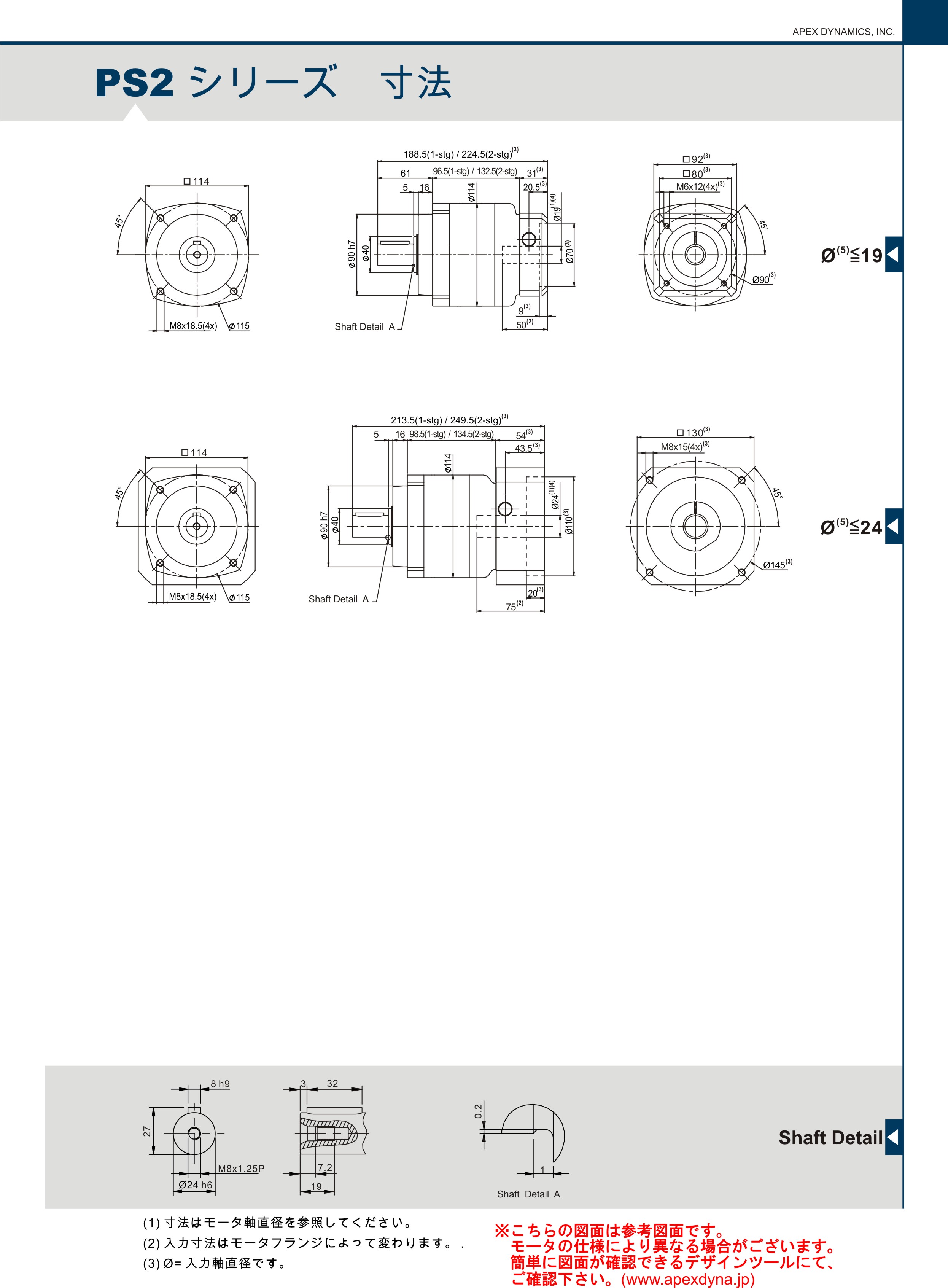

寸法図 PS2 D

寸法図

寸法図

寸法図

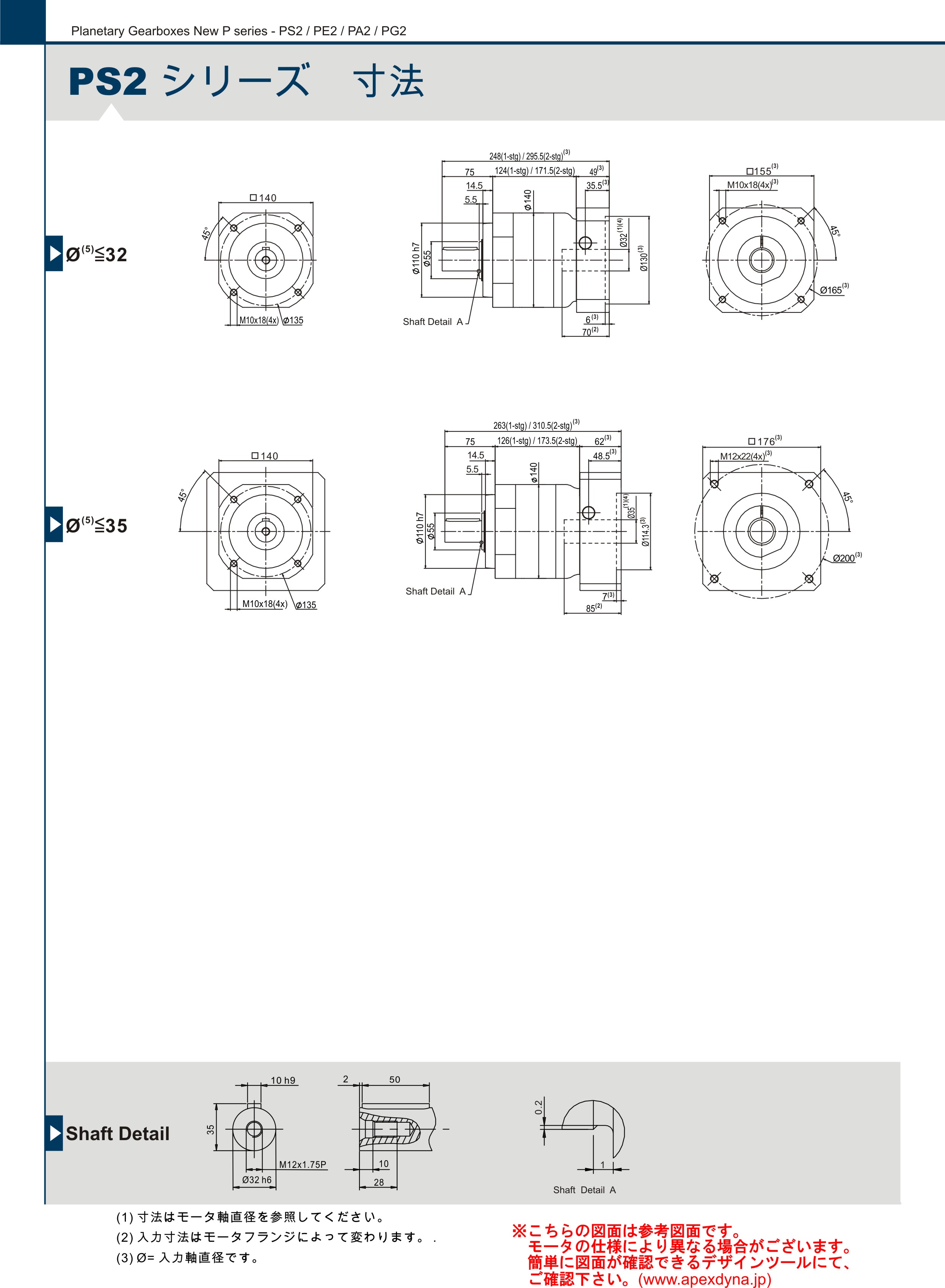

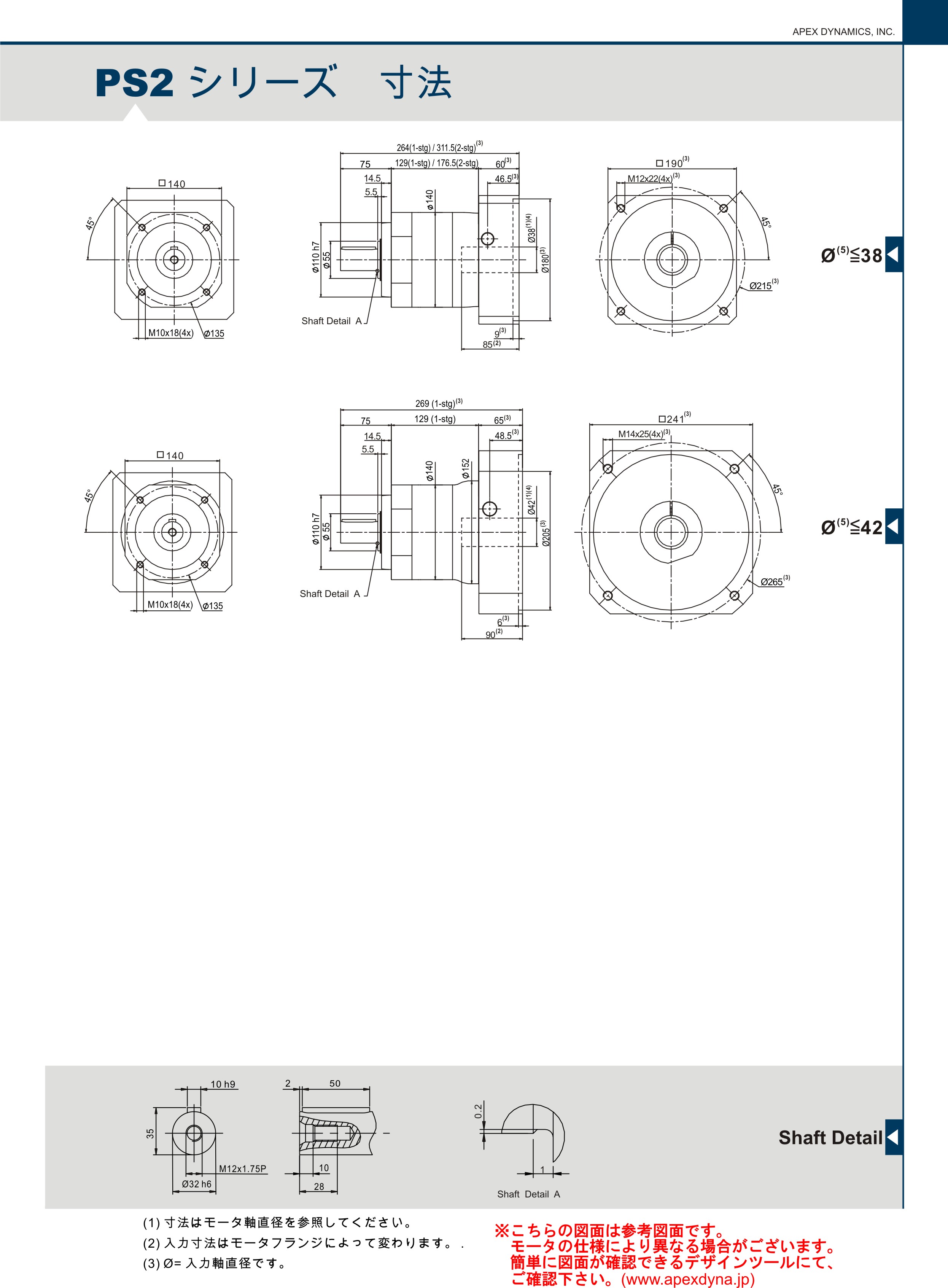

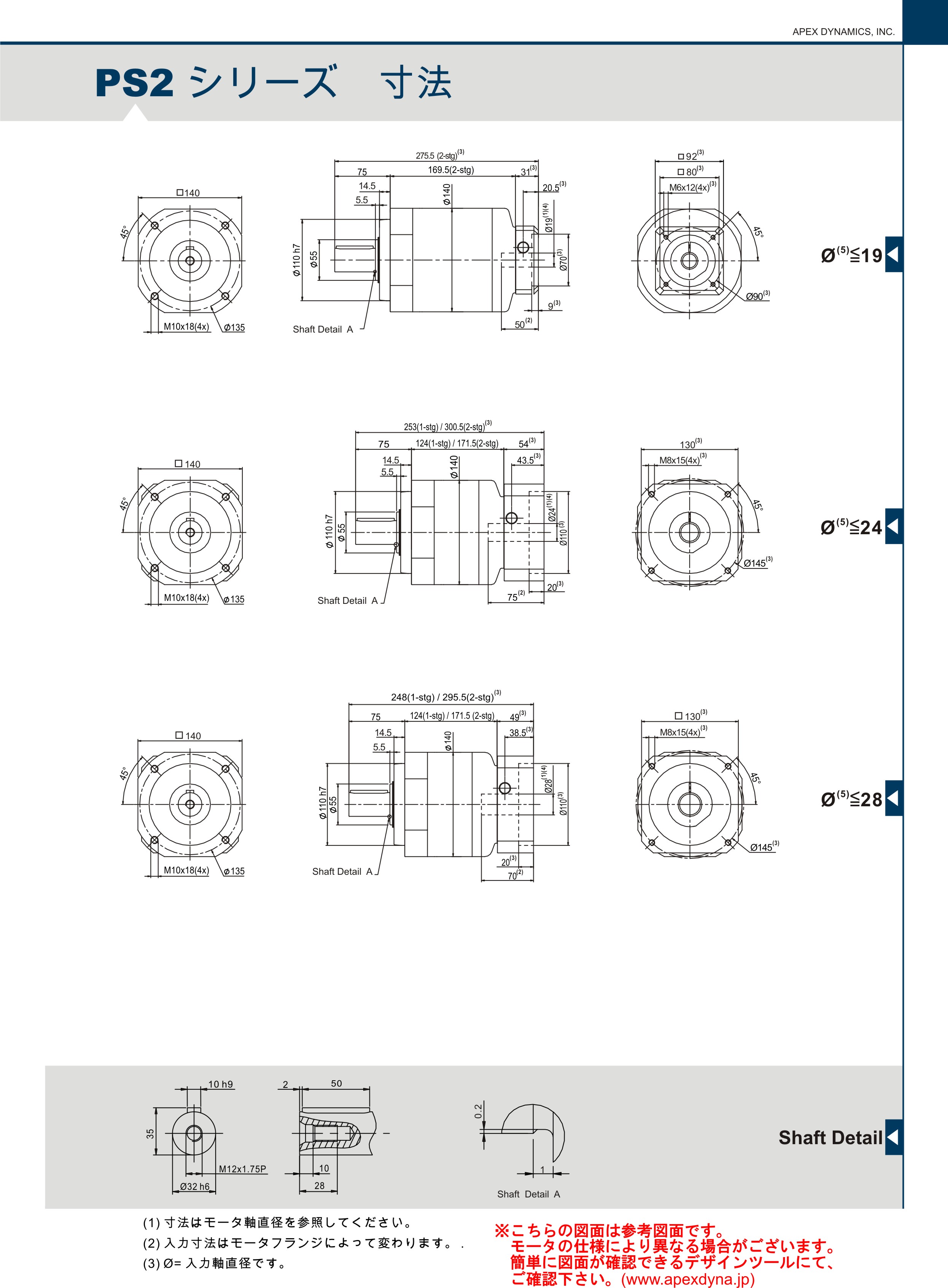

寸法図 PS2 E

寸法図

寸法図

寸法図

標準価格表 PS2シリーズ

型式 枠番 減速段数 減速比 バックラッシュ 価格（円）
1～10台 11～25台 26～50台
PS2 A 1段減速 3,4,5,7,9,10 8分以内 26,100 23,800 22,600
B 7分以内 26,100 23,800 22,600
C 6分以内 32,000 29,100 27,770
D 42,600 38,700 36,700
E 68,900 62,600 59,500
A 2段減速 15,16,20,25,
30,35,40,50,
70,81,100		 10分以内 34,000 30,800 29,300
B 9分以内 34,000 30,800 29,300
C 8分以内 41,400 37,700 35,700
D 55,300 50,200 47,700
E 89,700 81,400 77,300

※51台以上の場合、お問い合わせ下さい。
※一回のご注文につき、同形式（モーター型式含む）の場合、ロット割引を適用致します。
※一部のモーターについては、中間連結板（別売）が必要となる場合がありますので、詳しくはお問い合わせ下さい。

(1)減速比（i=N in / N out）です。
(2)その他、減速比につきましては、お問い合わせ下さい。
(3)バックラッシュは許容定格トルク T2n.の2％で測定した値です。
(4)最大許容ラジアル荷重は出力軸中央で回転数100rpmの値です。
最大許容スラスト荷重は回転数100rpmでの値です。
(5)Ø＝入力軸寸法です。
(6)無負荷入力軸回転数3000rpmにて測定した値です。
(7)減速比1/10（1段）、1/100（2段）、入力軸回転数3000rpmにて測定しています。
(8)加速トルクが許容トルク出力×1.8を超える時はお問い合わせ下さい。
