PA/PE/PB/PG/PNシリーズ

当製品は生産が終了しました。

  • 種類

  • PAシリーズ
  • PEシリーズ
  • PBシリーズ
  • PGシリーズ
  • PNシリーズ

低価格シリーズ、出力軸ボールベアリング・ストレートタイプ（NEMA規格、インチ寸法）
◎バックラッシュは1タイプのみ
◎出力軸はキー有のみ
◎平歯車
5形式15種類（3～100）の減速比があります。

Pシリーズの詳細

  • 仕様

  • PAシリーズ
  • PEシリーズ
  • PBシリーズ
  • PGシリーズ
  • PNシリーズ

仕様

型式 Stage 減速比(2) PN023 PN034 PN042 PN056 PN075
許容定格出力トルク T2N(1) Nm 1 3 14 39 104 215 423
4 12 31 85 176 364
5 14 39 104 215 423
7 12 33 91 195 358
10 9 26 65 150 293
2 15 14 39 104 215 423
16 12 31 85 176 364
20 12 31 85 176 364
25 14 39 104 215 423
30 14 39 104 215 423
35 12 33 91 195 358
40 12 33 85 176 364
50 14 39 104 215 423
70 12 33 91 195 358
100 9 26 65 150 293
入力回転速度　n1N rpm 1,2 3～100 4,500 4,000 3,600 3,000 2,500
バックラッシュ(4) arcmin 1 3～10 ≤8 ≤8 ≤6 ≤6 ≤6
2 15～100 ≤10 ≤10 ≤8 ≤8 ≤8
ねじれ剛性 Nm/arcmin 1,2 3～100 1.6 6.4 17.5 62.8 143.5
最大許容ラジアル荷重 F2rB(3) N 1,2 3～100 680 1,770 1,830 4,140 6,440
最大許容スラスト荷重 F2a1B(3) N 1,2 3～100 340 885 915 2,070 3,220
重量 kg 1 3～10 0.8 2.3 4.6 9.7 19.7
2 15～100 1.1 3.0 6.0 13.0 26.3
周囲温度 ℃ 1,2 3～100 -10℃～40℃
潤滑剤 1,2 3～100 合成グリース
保護等級 1,2 3～100 IP64
取付方向 1,2 3～100 自在
騒音（n1＝3000r/min） dB 1,2 3～100 ≤68 ≤70 ≤72 ≤74 ≤75

イナーシャ

型式 Stage 減速比(2) PN023 PN034 PN042 PN056 PN075
入力軸換算慣性モーメント J1 kg・cm2 1 3 0.15 0.53 3.00 10.69 31.86
4 0.15 0.51 2.83 10.08 29.82
5 0.15 0.50 2.80 9.96 29.43
7 0.15 0.50 2.79 9.91 29.26
10 0.15 0.50 2.79 9.89 29.20
2 15 0.15 0.50 2.80 9.96 29.43
16 0.15 0.51 2.83 10.08 29.82
20 0.15 0.50 2.80 9.96 29.43
25 0.15 0.50 2.80 9.96 29.43
30 0.15 0.50 2.80 9.96 29.43
35 0.15 0.50 2.80 9.96 29.43
40 0.15 0.50 2.79 9.89 29.20
50 0.15 0.50 2.79 9.89 29.20
70 0.15 0.50 2.79 9.89 29.20
100 0.15 0.50 2.79 9.89 29.20

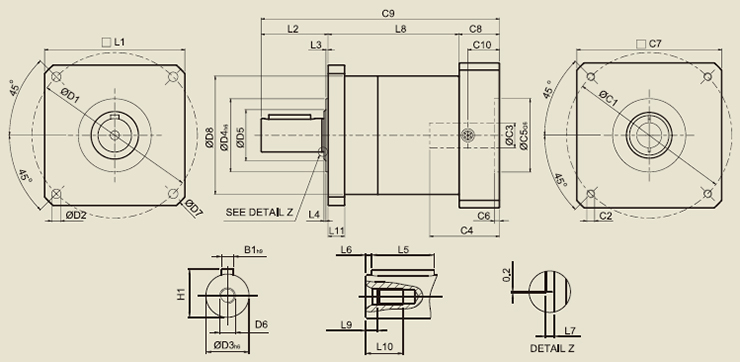

寸法図

寸法図

単位：mm

寸法 PN023 PN034 PN042 PN056 PN075
D1 66.675 98.425 125.73 177.8 215.011
D2 5.2 5.6 7.1 10.4 14.2
D3 h6 12.7 19.05 25.4 38.1 50.8
D4 h6 38.1 73.025 55.5 114.3 152.4
D5 17 25 40 50 65
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P
D7 75 107.5 142 198 260
D8 50 70 90 120 155
L1 57.15 82.55 106.68 146.05 190
L2 31.75 38.1 50.8 63.5 88.9
L3 1.6 1.6 1.6 3.2 4.75
L4 1 1.5 1.5 2 2
L5 19.05 25.4 31.75 38.1 63.5
L6 3.788 3.8 5.715 8.563 8.563
L7 1 1 1.5 2 2
L8 1-stage 58.9 82 99.3 133.7 153.05
2-stage 83.4 115 138.8 186.7 213.55
L9 4.5 4.8 7.2 10 12
L10 10 12.5 19 28 36
L11 6.4 7.9 12.7 19.05 22.2
C1* 66.675 98.425 125.73 149.225 165
C2* M4×0.7P M5×0.8P M6×1P 11 Thru M10×1.5P
C3* ≤12 ≤16 ≤24 ≤32 ≤38
C4* 32 40 51 55 60
C5* G6 38.15 73.08 55.65 114.3 130
C6* 3.5 4 4 4 6
C7* 55 85 110 130 157
C8* 23.5 27.5 31 29 31
C9* 1-stage 114.15 147.6 181.1 226.2 272.95
2-stage 138.65 180.6 220.6 279.2 333.45
C10* 16.5 21.5 24 21 21
B1 h9 3.175 4.763 6.35 9.525 9.525
  14.125 21.163 28.2 42.275 55.125

※C1～C10は取り付けるモーターによって寸歩が変わりますのでご注意ください。詳しくはデザインツールでご確認下さい。

(1) 加速トルクが許容定格出力トルクの×1.8を超える時は、お問い合わせください。
(2) 減速比（i=N in/ N out）
(3) F2rBは出力軸長さの中央、出力回転数100r/minでの値です。 F2aBは出力回転数100r/minでの値です。
(4) バックラッシュは許容定格出力トルクT2nの2％での値です。
